【专利】一种密封性能优异的插板阀(专利号:201921256772.6)

专利号：201921256772.6
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏中瑞圣达动力机械有限公司
专利分类号：F16K3/02(20060101)

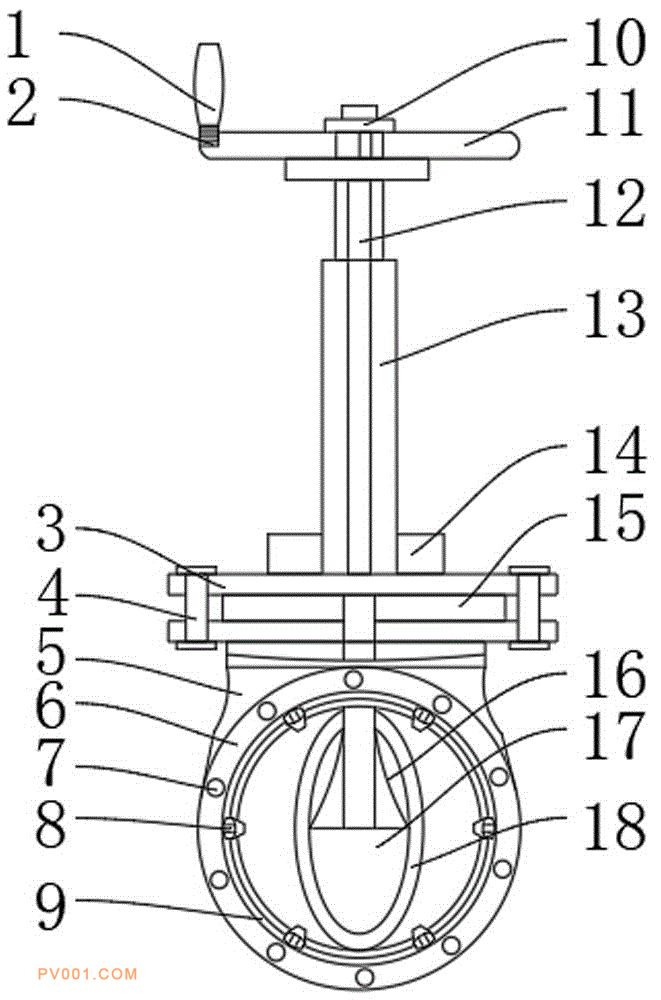

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种密封性能优异的插板阀，包括壳体，所述壳体的顶端安装有连接壳，所述壳体上设置有固定孔，且固定孔位于壳体上的中间位置，设置有多个，所述壳体上设置有限位块，且限位块位于壳体的内侧位置，所述壳体上设置有定位板，且定位板位于壳体的内侧位置，所述壳体内设置有插板，且插板位于壳体内的中间位置，所述插板的外设置有硬密封板，本实用新型连接轴上设置有转盘，转盘上设置有转轴，转轴与摇把转动连接，通过摇把可减少转盘在转动时所经受的力度，从而减少使用力度，增加手的舒适度，壳体内的插板上设置有硬密封板，通过硬密封板可减少插板在壳体内密封的磨损，从而延长插板的使用寿命。
