【专利】一种新型阀体(专利号:201920945712.9)

专利号：201920945712.9
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏荣元铸业有限公司
专利分类号：F16K31/53(20060101)

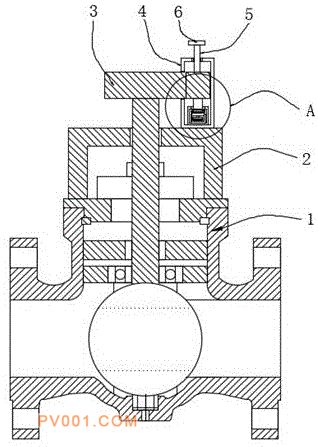

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种新型阀体，属于阀门领域，现提出如下方案，其包括阀体，所述阀体的顶部阀杆处设有顶座，所述顶座的顶部设有驱动锁紧机构，所述阀体的阀杆上端固定配合有与驱动锁紧机构配合的从动直齿轮；所述滑动块的底部固定有连接块，所述连接块的下端固定配合有齿轮盘，所述齿轮盘与限位盘上的齿槽相适配，所述滑动块的上端固定配合有连接柱，所述连接柱的上端固定配合有主动直齿轮，所述从动直齿轮的右侧延伸至驱动箱的内部并与主动直齿轮啮合，所述主动直齿轮的上端固定有把手组件。本实用新型结构合理，设计巧妙，不需要蜗轮蜗杆机构，驱动箱设置在阀体外部，可以方便对驱动锁紧机构进行维护，锁定方便，适合推广使用。
