【专利】一种低温手动四通阀(专利号:201921337195.3)

专利号：201921337195.3
专利状态：有权
专利类型：[实用新型]
专利申请人：谱瑞科技(北京)有限公司
专利分类号：F16K11/074(20060101)

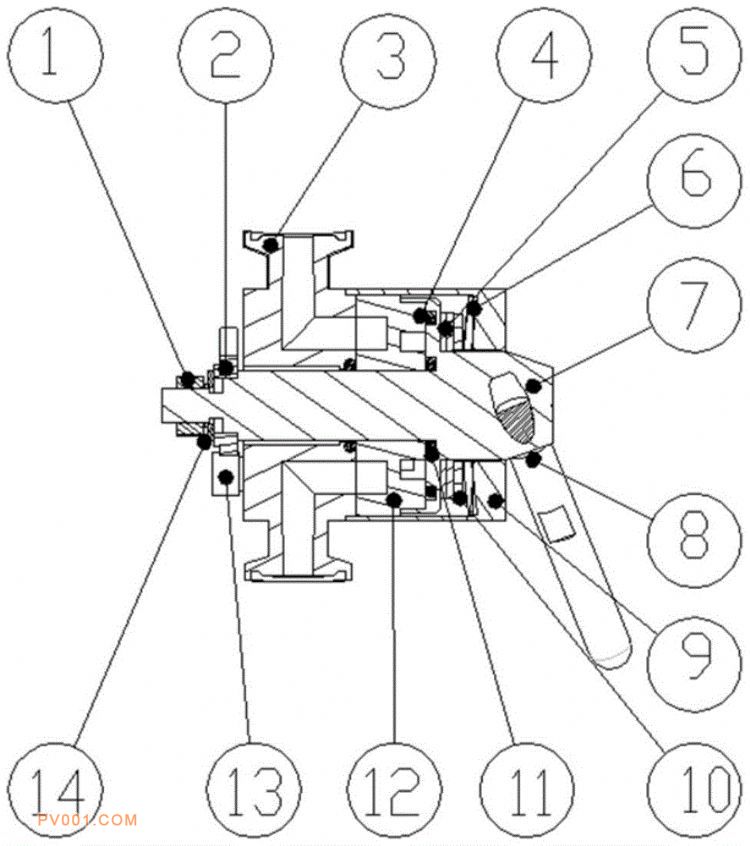

专利摘要：公开（公告）日:2020-04-17摘要:一种低温手动四通阀，包括阀外壳、设置于阀外壳内腔体分别与阀外壳固定的聚四氟内阀体和下阀体；所述聚四氟内阀体与阀外壳的内壁之间依次设置有聚四氟平垫片和不锈钢平垫片；所述下阀体与阀外壳的内壁之间依次设置有聚四氟平垫片和不锈钢平垫片；还包括旋转头，设置于聚四氟内阀体和下阀体之间，所述旋转头与聚四氟内阀体转动连接。本实用新型提供的聚四氟阀体通过旋转头放入阀腔体，旋转头与阀腔体间能够进行旋转，其中采用两个聚四氟平垫片，聚四氟平垫片后面放置一个不锈钢平垫片，并通过螺丝将它们串联锁紧在一起。此时，弹片能施加持续的张力实现下阀体与聚四氟内阀体平面间密封，同时在旋转头与聚四氟内阀体间加入密封圈，实现二次密封。
