【专利】一种罗茨式氢气循环泵(专利号:201921106039.6)

专利号：201921106039.6
专利状态：有权
专利类型：[实用新型]
专利申请人：烟台菱辰能源有限公司
专利分类号：F04C18/12(20060101)

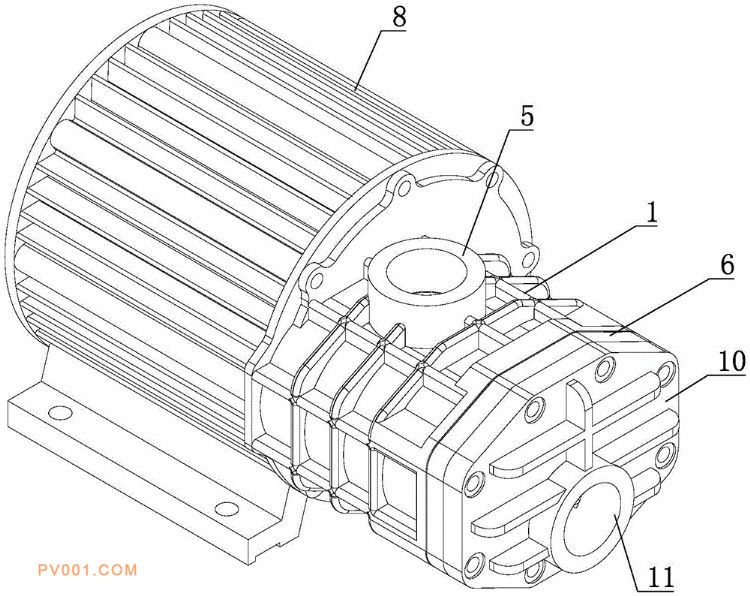

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及一种罗茨式氢气循环泵，包括泵体，泵体内设有转子室，转子室内设有主动转子和从动转子，主动转子和从动转子设有相互啮合的罗茨叶片，泵体设有出气口；进气端盖，进气端盖和泵体相连，以封闭泵体内的转子室，且进气端盖设有进气口，仅使外部气体经进气口进入转子室；主动转子的主动转轴直接与电机相连。本实用新型其结构设计合理，取消了现有的传动齿轮结构，直接选用自润滑结构的罗茨转子相互啮合以实现传动，相当于直接省去了齿轮室部分，大大缩减了整个泵体的结构，而且最重要的是无齿轮室无齿轮也就意味着不需要润滑油，从根本上解决了润滑油泄漏的问题，避免了燃料电池电堆因润滑油进入氢气中而污染损坏的问题。
