【专利】一种基于电压差控制的电荷泵的轻载降频电路(专利号:201911392606.3)

专利号：201911392606.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海南芯半导体科技有限公司
专利分类号：H02M3/07(20060101)

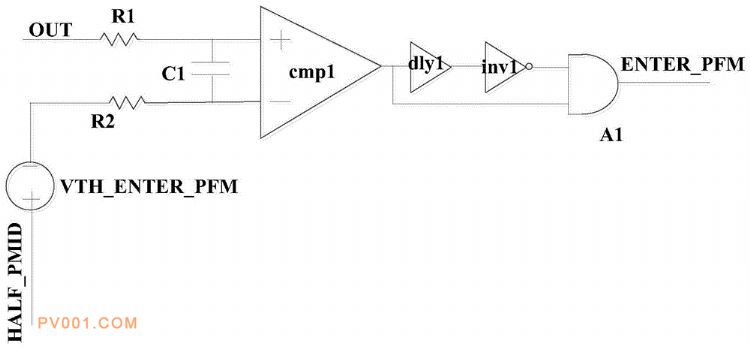

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种基于电压差控制的电荷泵的轻载降频电路，主要解决现有电荷泵电路在无法通过功率管来检测电流的前提下，提高电荷泵电路轻载时的转换效率的问题。该轻载降频电路包括均与电荷泵电路的OUT端口相连的PFM模式检测电路和PFM模式时钟产生电路，与电荷泵电路的GND端口相连的PWM模式检测电路，与PFM模式检测电路和PWM模式检测电路相连的触发电路，以及与PFM模式时钟产生电路和触发电路相连的逻辑控制电路。通过上述设计，本发明的轻载降频电路不需要电流检测电路，实现了轻载降频，提高了轻载的转换效率。并且在低频的PFM模式下，当电源电压突变或者负载突变时，天然的会提高振荡频率，确保了系统的安全可靠。因此，适于推广应用。
