【专利】一种喷射阀导流机构(专利号:201920783678.X)

专利号：201920783678.X
专利状态：有权
专利类型：[实用新型]
专利申请人：安兴精密(深圳)有限公司
专利分类号：B05C5/02(20060101)

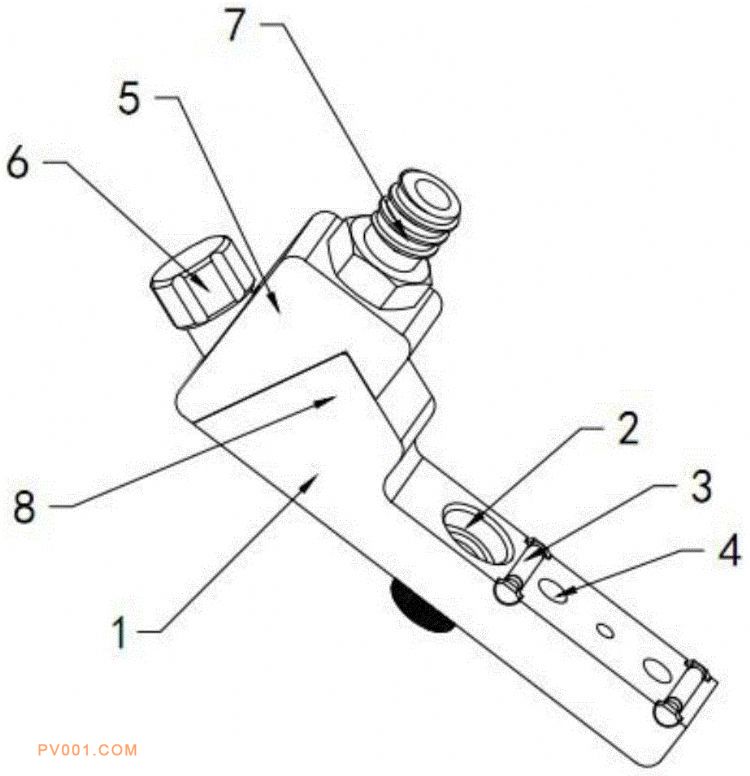

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型实施例公开了一种喷射阀导流机构，涉及点胶设备技术领域。包括导流座、锁定块和锁定螺栓，所述导流座上开设有喷嘴孔，所述导流座内开设有导流通道，所述导流通道的一端连通喷嘴孔，所述导流座的一端设有拐角体，拐角体远离导流座的一端设有由两个相交的直边构成的拐角，所述锁定块上开设有与所述拐角角度相同的拐角槽，拐角体固定在拐角槽内，所述锁定螺栓穿过锁定块上的锁定通孔后与拐角体螺纹连接。在导流座的一端加工有一个拐角体，将拐角体固定在拐角槽内，实现初步定位，之后利用一个锁定螺栓就可以实现对导流座的最终固定，快拆设计，更方便拆卸、安装和清洗。
