【专利】一种热泵并联机组的控制系统及其方法(专利号:201911406079.7)

专利号：201911406079.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：百尔制冷(无锡)有限公司
专利分类号：F24F11/32(20180101)

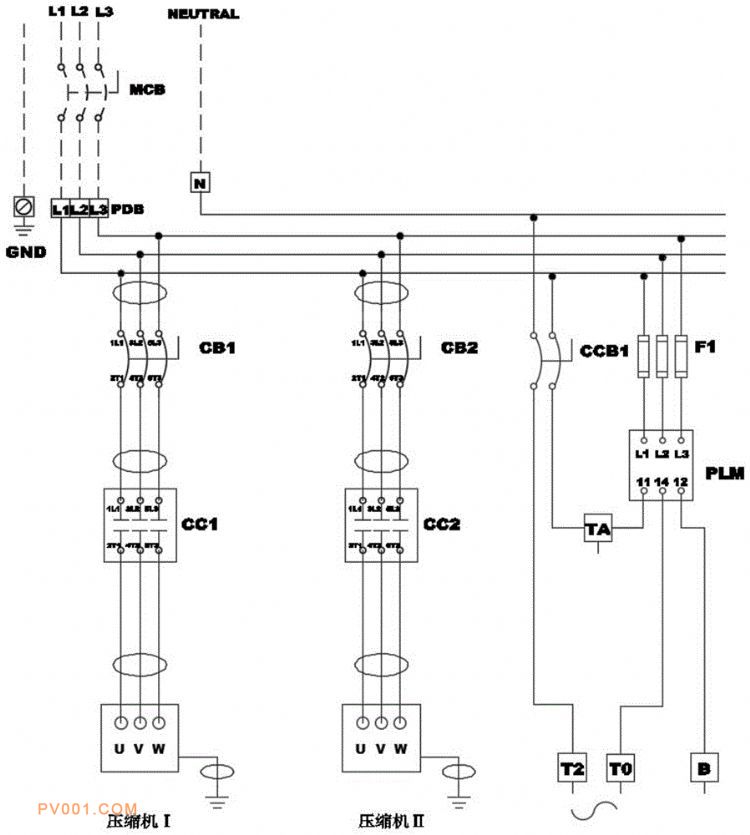

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供了一种热泵并联机组的控制系统及其方法，其可保证整个水源热泵系统稳定运行；其包括压缩机主电路模块及与其电连接的压缩机控制电路模块、控制器电路模块，压缩机主电路模块包括三相四线制电源以及连接于三相四线制电源的压缩机，压缩机至少有两个，且并联连接于三相四线制电源，控制器电路模块包括PLC控制器U1，压缩机控制电路模块包括总控单元及并联连接于总控单元的压缩机控制子单元，总控单元包括依次连接的冷却水流量开关K1、冷冻水流量开关K2、总低压开关LPS0、总高压开关HPS0，每个压缩机控制子单元均包括相连接的拨动开关、控制继电器RM1，拨动开关连接于总控单元，控制继电器RM1连接于PLC控制器U1。
