【专利】一种喷射水泵(专利号:201910600467.2)

专利号：201910600467.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：利欧集团浙江泵业有限公司
专利分类号：F04D9/00(20060101)

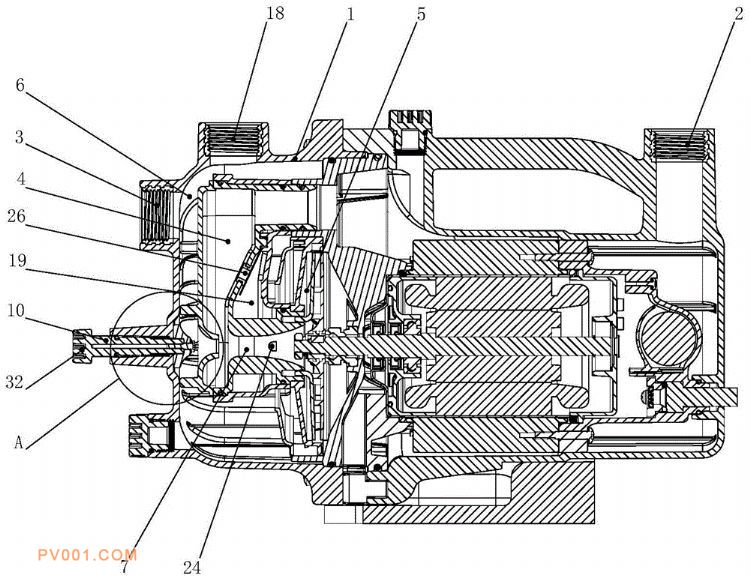

专利摘要：公开（公告）日:2020-04-17摘要:本发明属于水泵技术领域，特指一种喷射水泵，包括有具有进水口与出水口的泵体，泵体内设置有与进水口相连通的吸水腔室、用于放置叶轮的叶轮腔室、以及分别与叶轮腔室、出水口相连通的高压腔室，吸水腔室与叶轮腔室之间通过扩压通道连通，高压腔室与吸水腔室之间通过喷嘴通道连通，且喷嘴通道与扩压通道的位置相对应，所述高压腔室或喷嘴通道或吸水腔室上设置有止流机构，止流机构能够阻断或导通喷嘴通道内液体流动。本发明通过止流机构控制喷嘴通道内的液体流动，当泵体完成自吸、能够正常工作时，止流机构阻断喷嘴通道内液体流动，即避免高压腔室内的液体流入吸水腔室而发生泄压，使得出水口排出的水流能够达到最大水压。
