【专利】一种多级双反向螺旋举升分体承载结构的电潜泵(专利号:201911177657.4)

专利号：201911177657.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：常州益晨杰商贸有限公司
专利分类号：F04C11/00(20060101)

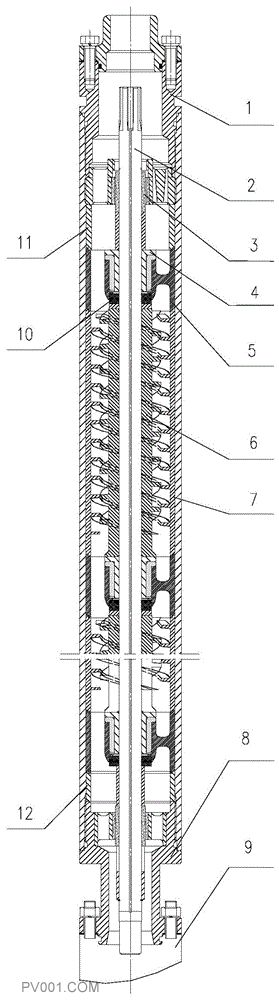

专利摘要：公开（公告）日:2020-04-17摘要:一种多级双反向螺旋举升分体承载结构的电潜泵。主要解决现有的潜油泵在高含砂高含气等复杂工况下运行不稳定、效率低、流体输送性能不好的问题。其特征在于：所述上接头(1)下部连接有上外筒(11)，下接头(8)上部连接有下外筒(12)，上外筒(11)与下外筒(12)下之间有至少2个承载扶正体(5)，承载扶正体(5)之间连接有定子(7)，定子(7)内部设有转子(6)，且转子(6)连接在主轴(2)上；所述定子(7)内部的定子螺旋叶片与转子(6)外部的转子螺旋叶片的旋向相反。该多级双反向螺旋举升分体承载结构的电潜泵适合在高含气、高含砂等恶劣井况进行油、气、水、砂等多项混输作业，性能稳定，效率高。
