【专利】一种开环电荷泵(专利号:201810038898.X；108242888B)

专利号：201810038898.X;108242888B
专利状态：有权
专利类型：[发明授权]
专利申请人：上海艾为电子技术股份有限公司
专利分类号：H02M3/07(20060101)

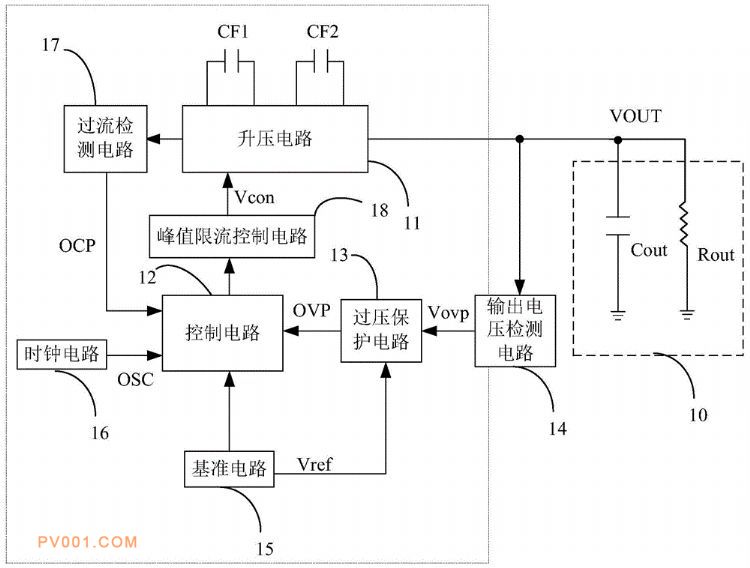

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种开环电荷泵，所述开环电荷泵在所述控制电路与所述升压电路之间设置有峰值限流控制电路，通过所述控制电路基于所述过压保护信号，驱动所述峰值限流控制电路，通过所述峰值限流控制电路控制所述升压电路处于充电相位或是放电相位。当所述输出电压大于上限阈值电压时，所述升压电路持续处于所述充电相位，停止向所述输出负载供电，通过所述输出电容放电为所述输出负载供电；当所述输出电压小于下限阈值电压时，所述升压电路处于所述正常工作模式。这样，可以避免由于所述电荷泵的输出电压的纹波频率位于音频范围内而导致的音乐杂音问题，提高了音质。
