【专利】一种新能源汽车真空泵控制器系统(专利号:201911418597.0)

专利号：201911418597.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：昆山市兴利车辆科技配套有限公司
专利分类号：B60T13/52(20060101)

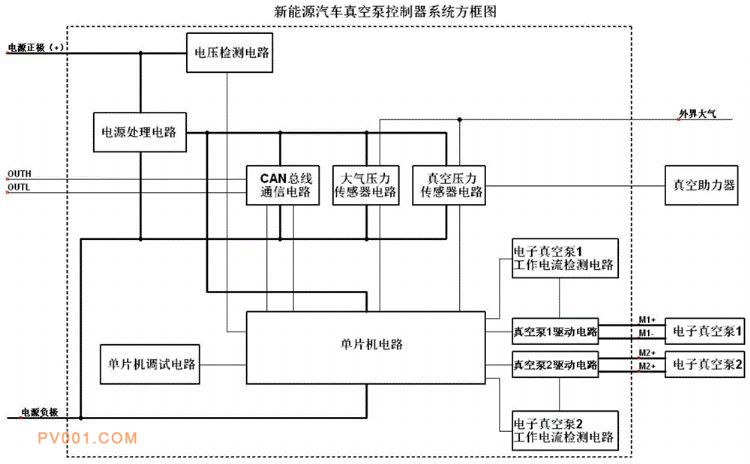

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种新能源汽车真空泵控制器系统，包括单片机电路，单片机电路连接有CAN总线通信电路、大气压力传感器电路和真空压力传感器电路，单片机电路、CAN总线通信电路、大气压力传感器电路和真空压力传感器电路与电源处理电路相连接，真空压力传感器连接有真空助力器，单片机电路连接有真空泵1驱动电路和真空泵2驱动电路，真空泵1驱动电路连接有电子真空泵1，真空泵2驱动电路连接有电子真空泵2，真空泵1驱动电路和单片机电路之间连接有电子真空泵1工作电流检测电路，真空泵2驱动电路和单片机电路之间连接有电子真空泵2工作电流检测电路。本发明成本低，占用空间小，获取压力传感器的信号更准确，且安全性更高、可靠性更强。
