【专利】一种夹具及其汽车水泵生产用喷漆设备(专利号:201911346760.7)

专利号：201911346760.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：河南飞龙(芜湖)汽车零部件有限公司
专利分类号：B05B13/02(20060101)

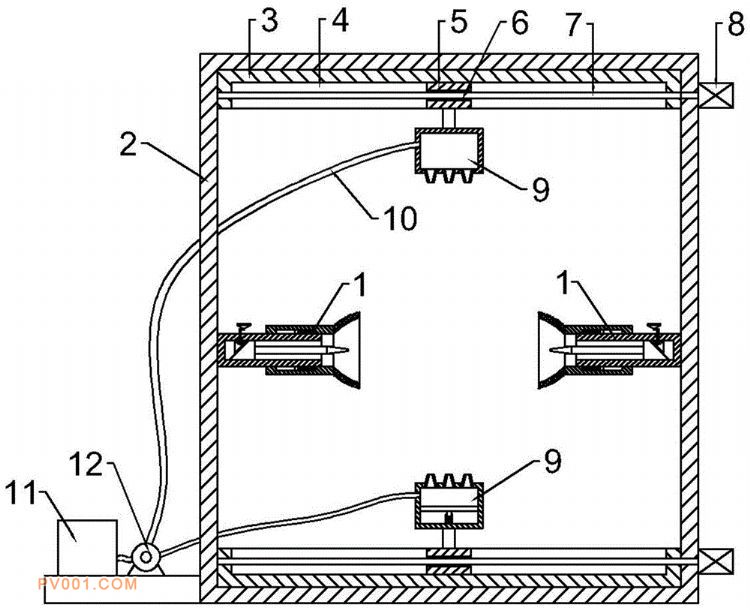

专利摘要：公开（公告）日:2020-04-17摘要:本发明属于汽车水泵加工技术领域，尤其涉及一种夹具及其汽车水泵生产用喷漆设备，一种夹具，所述夹具包括：包括支撑柱，所述支撑柱内开设容纳腔；滑移套筒，所述滑移套筒可滑动套设在所述支撑柱外部；装夹橡胶圈，所述装夹橡胶圈与滑移套筒可拆卸连接，用于对汽车水泵进行装夹；梯形移动块。本发明的有益效果是：将汽车水泵放置在两个夹具之间的位置，装夹橡胶圈对汽车水泵进行初步挤压，从而实现预安装；随后转动调节螺杆，调节螺杆带动与之相配合的三棱柱块向下移动，从而对梯形移动块进行挤压，从而使装夹尖头移出，对汽车水泵进行稳定装夹，由于装夹尖头与汽车水泵的接触面积很小，不会出现无法被喷漆的地方，有效提高了加工效率。
