【专利】一种防回流的截止阀(专利号:201920880102.5)

专利号：201920880102.5
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江阳达阀门有限公司
专利分类号：F16K1/32(20060101)

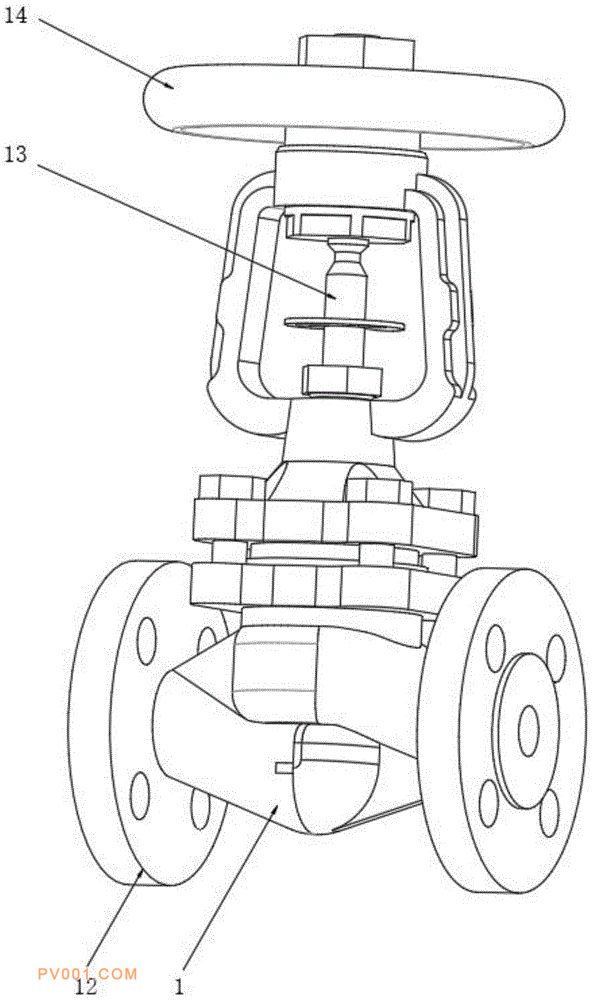

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于截止阀领域，尤其为一种防回流的截止阀，包括阀座和固定在其内壁的阀芯，所述阀座的两端固定连接有法兰，所述阀座上螺接有阀杆，所述阀杆的顶端固定连接有第一手轮，所述阀芯上开设有阀口，所述阀杆的底端外壁固定连接有用于密封所述阀口的阀瓣；转动阀杆，使得阀瓣下降并与阀口密封，通过第二手轮顺时针转动转动柱，在滑槽的作用下，连接杆推动若干个密封压板向外滑出，若干个密封压板滑出后的直径大于阀口的直径，若液体介质发生回流，液体回流的冲击力首先作用在固定盘及密封压板上，固定盘及密封压板在限位杆的作用下向上移动，密封压板压紧密封圈，有效减小液体回流对阀瓣的冲击力，防止液体回流。
