【专利】一种斜井抽油泵(专利号:201911408265.4)

专利号：201911408265.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：中船重工中南装备有限责任公司
专利分类号：F04B47/00(20060101)

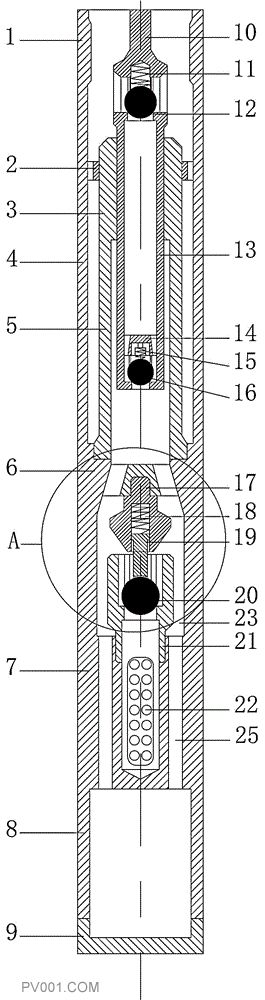

专利摘要：公开（公告）日:2020-04-21摘要:一种斜井抽油泵，抽油泵内部均设计有带弹簧的进油阀罩、上出油阀罩和下出油阀罩，所述进油阀罩上方设有挡块，挡块内部设有盲孔，盲孔内部设有挡销，挡销一端通过第三弹簧与挡块连接，所述挡块另一端抵靠在进油阀球端面上。进油阀罩及出油阀罩内均设计有导向筋，能限制阀球的径向跳动量，使其在轴向跳动中始终保持与阀座对中状态，其中进油阀球上部设计了受弹簧弹力作用的挡销，弹簧或挡销始终与阀球表面贴合，使其在任意井斜角度下，阀球都能复位，减少了在大斜度井或水平井中阀球受重力影响出现偏落、关闭滞后、甚至不关闭等现象。
