【专利】一种挖掘机切断阀及其工装夹具(专利号:201920488465.4)

专利号：201920488465.4
专利状态：有权
专利类型：[实用新型]
专利申请人：柳州鸿嘉机械有限公司
专利分类号：E02F9/00(20060101)

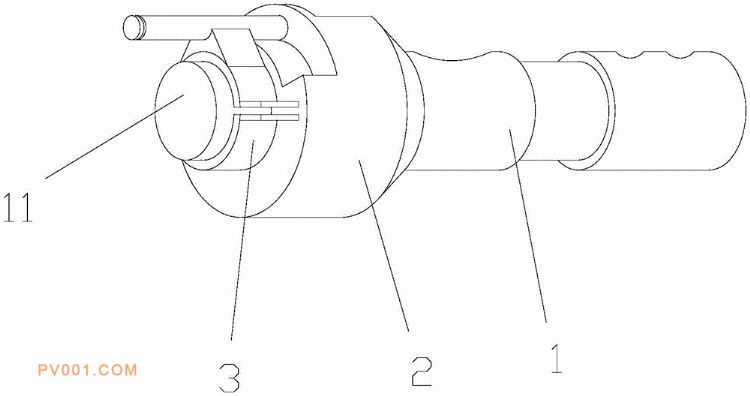

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供一种挖掘机切断阀及其工装夹具，其中，切断阀包括轴杆、轴座和转动件；轴杆包括依次连接且同轴线的第一轴、第二轴、第三轴和第四轴；轴座可拆卸套设在第一轴上，端面的中部开设有轴孔，侧面上间隔开设有两安装孔，远离安装孔的端面开设有转动槽，转动槽与轴座侧面相对的槽壁为圆弧面；转动件可拆卸套设在第一轴上，具有环杆和滑杆，环杆具有缺口，环杆形成缺口的两端均设置有凸板，凸板板面上开设有凸板通孔，两凸板上的凸板通孔正对并连通，且通过螺杆组件连接，滑杆沿一端靠近轴座并伸入转动槽内。本实用新型提高切断阀切断连接的稳定性，且方便工装及与挖掘机相应连接部分的拆装，所配套的工装夹具便于切断阀的加工。
