【专利】用于空压电磁阀的一体成型式消音器(专利号:201811185072.2)

专利号：201811185072.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：朋程科技股份有限公司
专利分类号：F16K47/02(20060101)

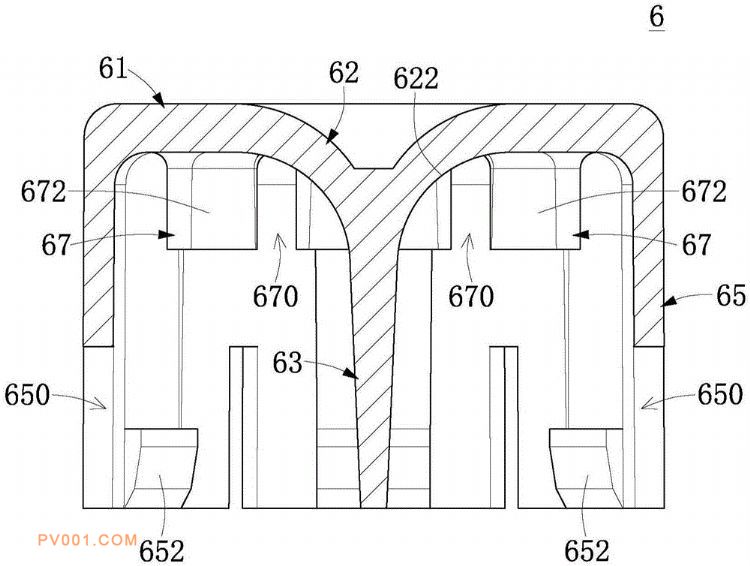

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开一种用于空压电磁阀的一体成型式消音器，其设置于一排气端。一体成型式消音器包括一外盖板、一中央导柱、多个扰流挡墙、以及一外围墙。外盖板形成多个排气通孔。中央导柱连接于外盖板的内表面；多个扰流挡墙设置于外盖板的内表面，且位于中央导柱与多个排气通孔之间，多个排气通孔位于多个扰流挡墙的外侧，多个扰流挡墙之间形成多个排气隘口，多个排气通孔与多个排气隘口彼此部分错开或完全错开。外围墙由外盖板的周围延伸，且具有多个卡勾。
