【专利】一种新型提升阀及其在RTO系统中的应用(专利号:201911302413.4)

专利号：201911302413.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：恩宜瑞(江苏)环境发展有限公司
专利分类号：F16K11/07(20060101)

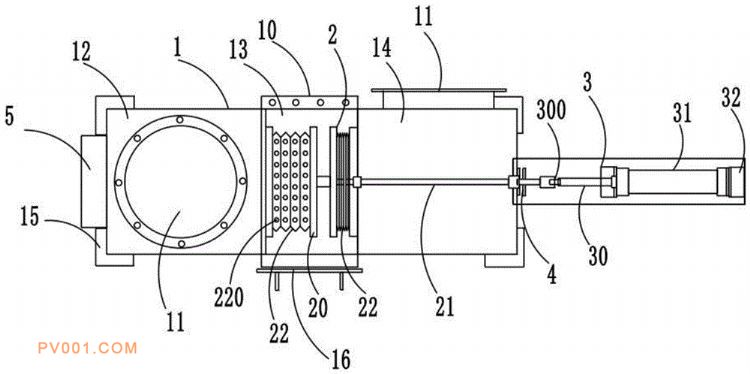

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种新型提升阀及其在RTO系统中的应用，属于工业废气治理技术领域。主要包括提升阀本体、阀瓣组件、气缸驱动元件、定位支撑元件、智能控制元件；本发明通过在同一提升阀上设置两个出气口，减少了阀门使用数量，从而减少了设备的投入；通过设置三种不同的阀瓣组件用于完成不同工作状态下各个出口之间的切换，具有阀瓣组件结构多样、可靠性高、密封效果好等优点，可实现废气零泄露；通过设置定位支撑元件对气缸推动轴进行定位支撑，避免气缸推动轴与推动杆和H型阀瓣之间不同心，造成各个阀套在压缩时发生偏移，从而使出气孔不能完全封闭或相邻两个波浪形圆环之间发生倾斜，导致未处理的废气外漏，造成污染环境的问题。
