【专利】一种应用于无孔滚筒上的透气阀及滚筒洗衣机(专利号:201811191412.2)

专利号：201811191412.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：青岛海尔洗衣机有限公司
专利分类号：青岛海尔智能技术研发有限公司

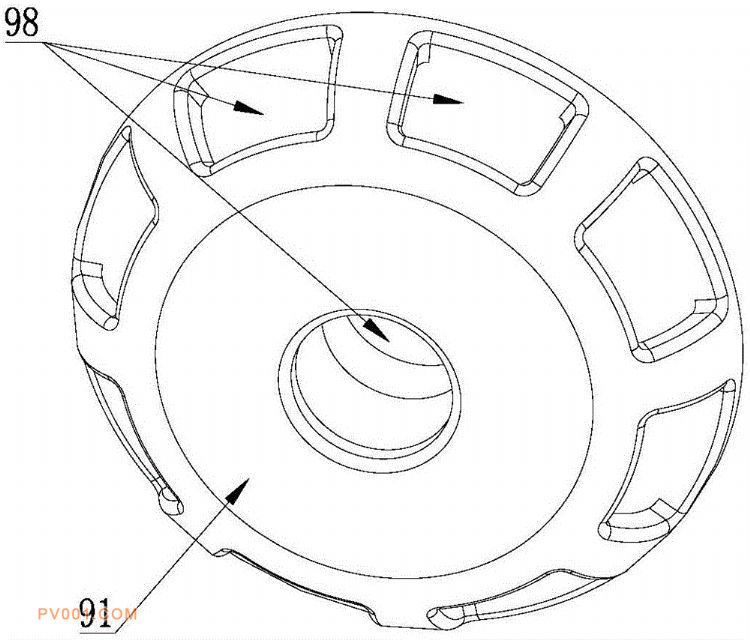

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开一种应用于无孔滚筒上的透气阀，其包括一阀片，阀片上设有仅供气体流经的裂口；阀片装配于安装结构上；所述安装结构包括一支架，支架包括具有多个镂空部的盘状主体，阀片覆盖铺设于盘状主体的一侧阀片，阀片与盘状主体之间相距一定间距，以留出为阀片变形的活动空间。本发明还介绍了一种滚筒洗衣机，其包括安装于外壳内的、不具有脱水孔的无孔滚筒；无孔滚筒上设有至少一个透气孔，各透气孔处分别装有上述透气阀。通过上述设置，使阀片可固定装配于滚筒的透气孔上，实现了透气阀片的固定安装；同时，由于支架的阻挡作用，避免了阀片与滚筒内衣物及水流的直接接触，进而防止了阀片直接受冲击而损坏情况的产生。
