【专利】用于喷射阀的阀组件和燃料喷射阀(专利号:201910949123.2)

专利号：201910949123.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：世倍特集团有限责任公司
专利分类号：F02M61/10(20060101)

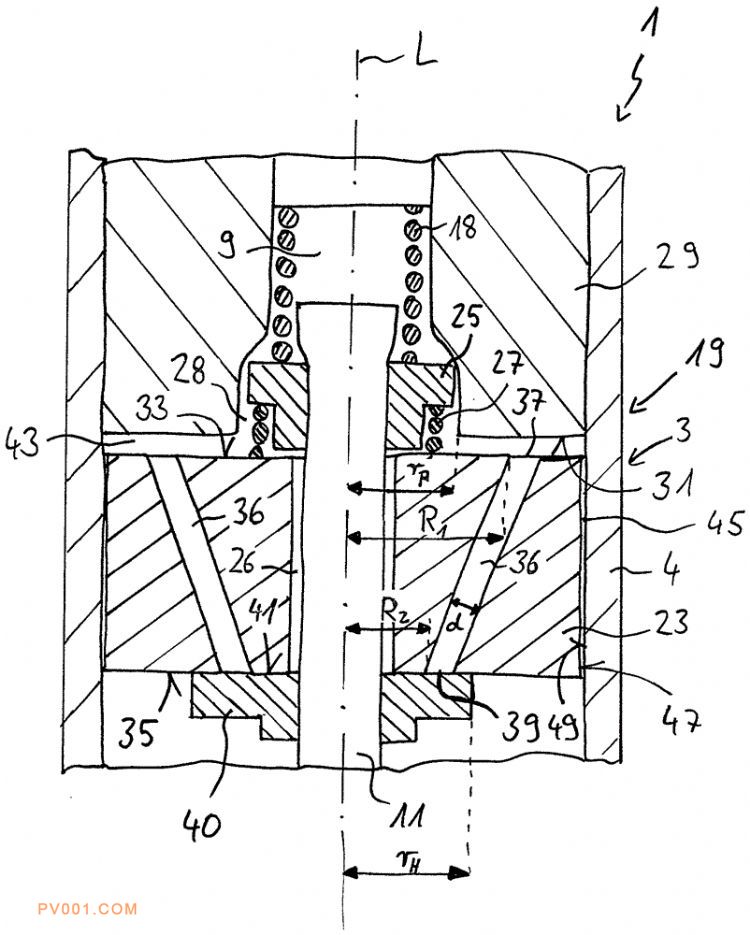

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及用于喷射阀的阀组件和燃料喷射阀。公开了一种阀组件(3)，其包括具有空腔(9)的阀体(4)、阀针(11)和电枢(23)，空腔(9)具有流体入口部分(5)和流体出口部分(7)。电枢(23)具有在轴向方向上从电枢(23)的上侧(33)延伸到下侧(35)的多个流动孔(36)，流动孔(36)允许燃料穿过电枢(23)。流动孔(36)的入口(37)与中心纵向轴线L相距距离R1，其中R1大于邻近电枢(23)上侧(33)的阀组件(3)的元件中的中心开口(28)的半径rP。流动孔(36)的出口(39)与中心纵向轴线L相距距离R2，其中R2小于布置在邻近电枢(23)的下侧的阀针(11)的轴向区域中的盘形元件(40)的半径rH。还公开了一种包括阀组件的燃料喷射阀(1)。
