【专利】涡轮增压器废气阀体加工工装(专利号:201921497948.7)

专利号：201921497948.7
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡速珀利尔科技有限公司
专利分类号：B23Q3/12(20060101)

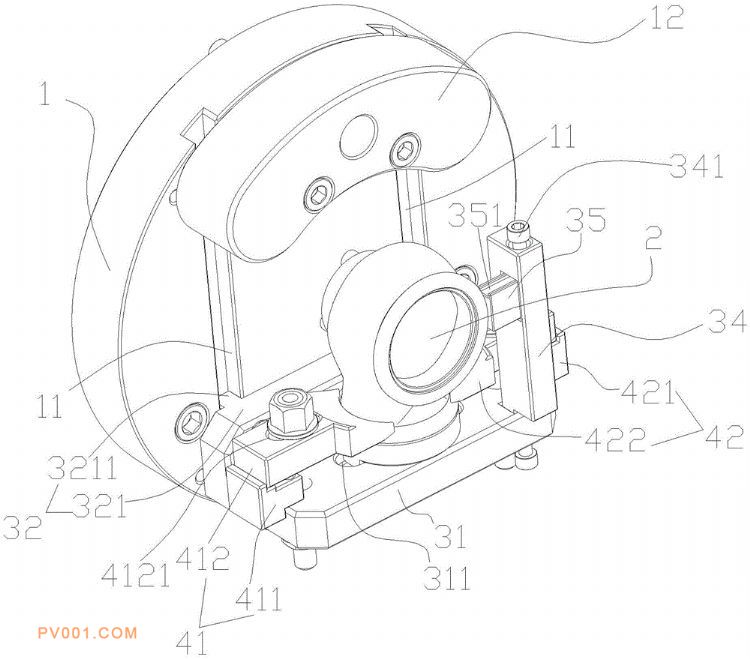

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供一种涡轮增压器废气阀体加工工装，属于涡轮增压器领域，包括底板、定位板和夹紧装置；定位板安装于底板上，包括用于固定废气阀体的水平承载部，水平承载部与底板垂直，夹紧装置可拆卸固定于水平承载部上；夹紧装置包括左右夹具，左夹具和右夹具间隔相对设置，形成用于夹紧并放置废气阀体的空间；水平承载部上贯通设置有左右方向开设的腰型孔；废气阀体的阀座通过腰型孔可调固定于水平承载部上。本实用新型提供的涡轮增压器废气阀体加工工装结构，能够有效改善将阀体工件固定设置而导致加工偏心的缺陷，待加工的废气阀体能够根据坯料情况进行位置调整，减小因左右偏心造成报废的可能性，有利于保障成品工件的质量。
