【专利】温度式膨胀阀、以及具备温度式膨胀阀的冷冻循环系统(专利号:201910912285.9)

专利号：201910912285.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：株式会社鹭宫制作所
专利分类号：F25B41/06(20060101)

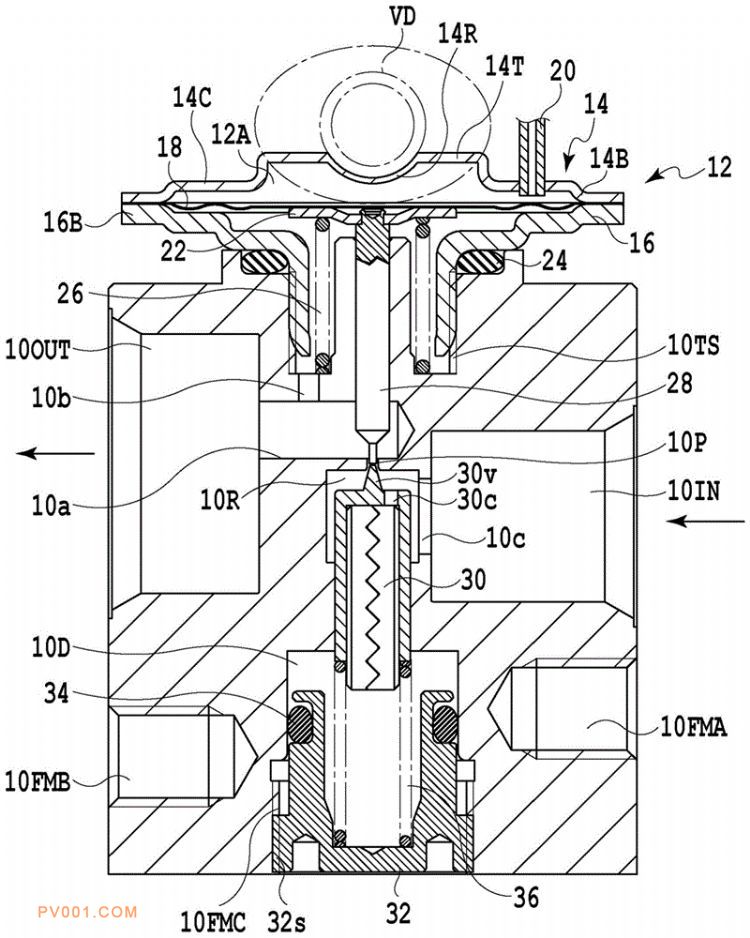

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供一种温度式膨胀阀、以及具备温度式膨胀阀的冷冻循环系统。能够实现温度式膨胀阀的阀主体的小型化，而且能够更准确地检测蒸发器的出口的制冷剂的温度变化。温度式膨胀阀构成为包括阀主体(10)、以及安装于阀主体(10)的上部且使阀主体(10)内的阀芯机构驱动的阀芯机构驱动单元(12)作为主要的要素，构成阀芯机构驱动单元(12)的一部分的上盖(14)的座部(14T)具有凹部(14R)，该凹部(14R)具有与连接于蒸发器(6)的出口的配管(Du)中的一部分外周部(VD)的曲率半径对应的曲率半径，形成凹部(14R)的薄板金属材料的厚度(T1)设定为比上盖(14)的座部(14T)的其它部分、以及连结部(14C)的厚度(T2)薄。
