【专利】快速切断阀(专利号:201911408021.6)

专利号：201911408021.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏高中压阀门有限公司
专利分类号：F16K3/14(20060101)

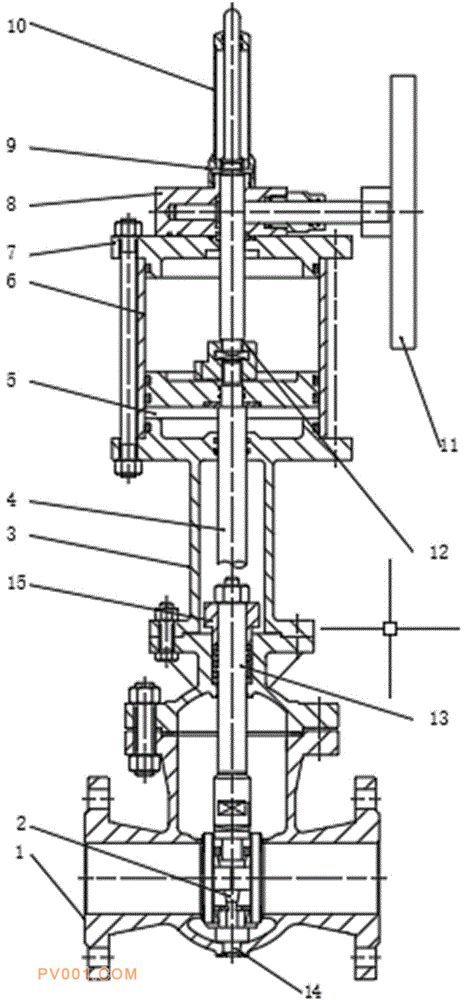

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于阀门技术领域，尤其为快速切断阀，包括阀门主体、底盖组件、气缸组件和指示杆，阀门主体包括阀体和连接杆，阀体内部两侧对称开设有进气口，对称进气口相对位置处设置有契形块、密封盘和涨块，契形块的上端与连接杆固定连接，底盖组件包括底盖支座和阀杆，底盖支座设置在阀体的上端，气缸组件包括气缸和气缸上盖，指示杆的底端与气缸连接处设置有支座，阀杆设置在连接杆的上方，阀杆延伸至气缸内部一端连接有活塞，气缸的内部设置有配合阀杆使用的拉杆；快速切断阀工作时，阀杆、拉杆和连接杆形成一体推动帽座，进入自锁状态，全行程切断时间低于3秒，降低损失，整体密封性好。
