【专利】核一级快速启闭隔离阀(专利号:201811188434.3)

专利号：201811188434.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：中核苏阀科技实业股份有限公司
专利分类号：F16K3/02(20060101)

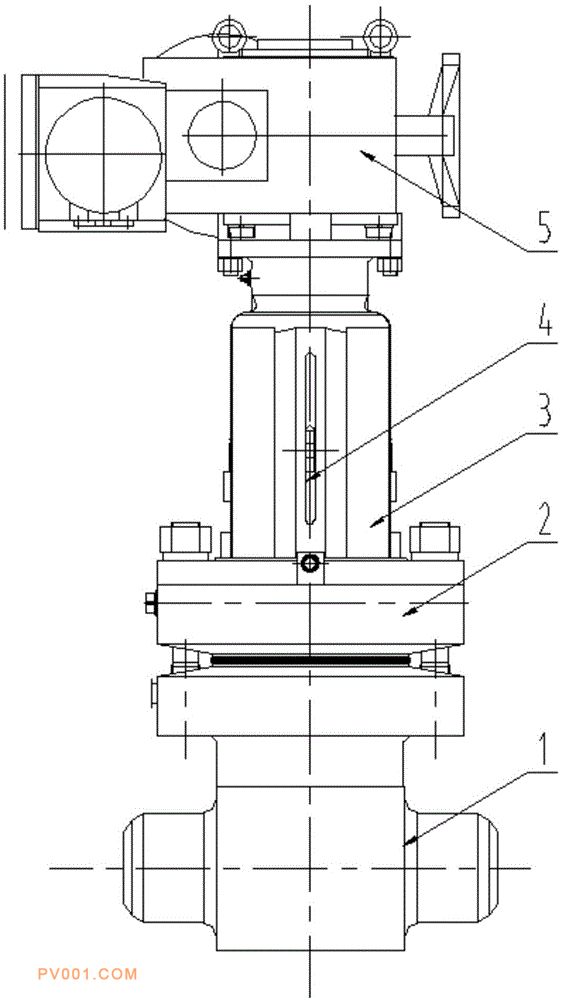

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于一种楔式闸阀，具体涉及一种核安全一级、满足抗震1A类要求、采用交流电动装置的高压楔式电动闸阀。一种核一级快速启闭隔离阀，包括阀体，在阀体上设有阀盖，在阀盖上设有支架，在支架中间设有阀杆，在支架的顶端设有电动装置。本发明的显著效果是：1、采用弹性楔式闸板结构，阀杆上下运动时，弹性楔式闸板产生微量的弹性变形，与阀座紧密贴合，达到密封效果，实现介质截断功能；2、核一级快速启闭隔离阀采用K1级电动装置，使核电站运行更加安全；3、支架采用圆筒形支架，并两边布加强筋，圆筒形支架危险截面的转动惯量、抗弯模量和截面积较大，具有较好的抗震特性，并采用体?盖?支架一体化连接结构，提高了抗震性能，满足整机三个方向6g加速度的抗震要求。4、阀门启闭时间小于10s，满足快速启闭要求。
