【专利】一种井下流量控制阀(专利号:202010047360.2)

专利号：202010047360.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国海洋石油集团有限公司
专利分类号：中海油研究总院有限责任公司

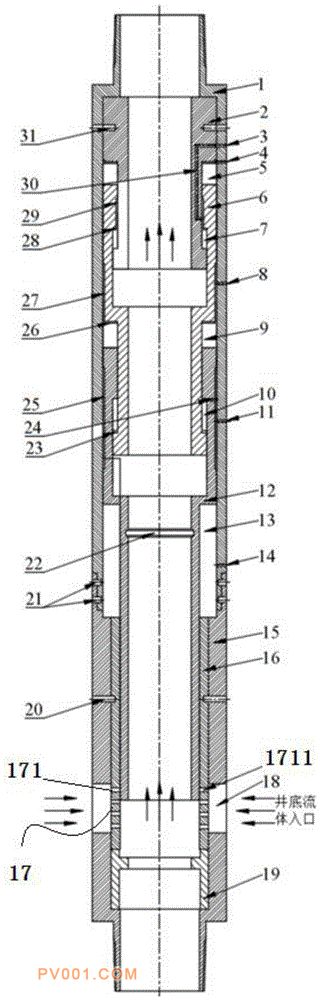

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种井下流量控制阀，包括上阀体、第一级液缸内筒、第一级活塞、第二级活塞、下阀体和节流阀套；第一级液缸内筒设置在上阀体的内部；第一级活塞设置在上阀体内，第一级液缸内筒的第一台阶端面及其外周壁、上阀体以及第一级活塞之间围成第一油腔，第一级液缸内筒的外周壁及其第二台阶端面、第一级活塞的内周壁及其第一台阶端面之间围成第二油腔，第二级活塞设置在上阀体内，第一级活塞的第二台阶端面及其外周壁、上阀体以及第二级活塞之间围成第三油腔，第一级活塞的第三台阶端面及其外周壁、第二级活塞的第一台阶端面及其内周壁之间围成第四油腔；下阀体连接在上阀体的另一端，节流阀套固定设置在下阀体内。
