【专利】用于离心泵导叶轮流道的检测装置(专利号:201811093733.9)

专利号：201811093733.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：四川中坚环境监测服务有限公司
专利分类号：F04D15/00(20060101)

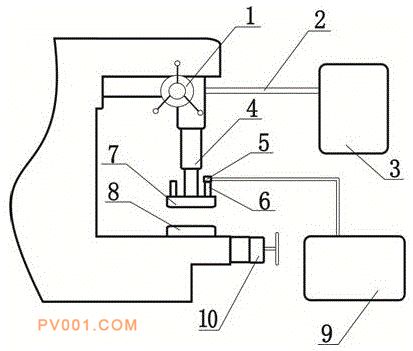

专利摘要：公开（公告）日:2020-03-27摘要:本发明公开了一种用于离心泵导叶轮流道的检测装置，包括试验台、安装架驱动手轮、输气管道、气源箱和伸缩支架，所述伸缩支架的上方安装有安装架驱动手轮，在伸缩支架的下端设置有压力传感器安装架；所述气源箱通过输气管道与压力传感器安装架连接；所述压力传感器安装架上设置有一组导叶轮流道气体导引管，在导叶轮流道气体导引管的上端设置有微型压力传感器，其微型压力传感器连接信号处理单元和智能显示器。本发明的检测装置可以快速准确、无损地检测导叶轮铸件是否合乎设计要求，克服了人工检测的局限性，使检测速度和可靠性大幅度地提高，从而提高整个电潜泵的工作可靠性和效率。
