【专利】一种旋涡泵及其流量检测阀(专利号:201920817963.9)

专利号：201920817963.9
专利状态：有权
专利类型：[实用新型]
专利申请人：温岭市三星水泵厂
专利分类号：F04D15/00(20060101)

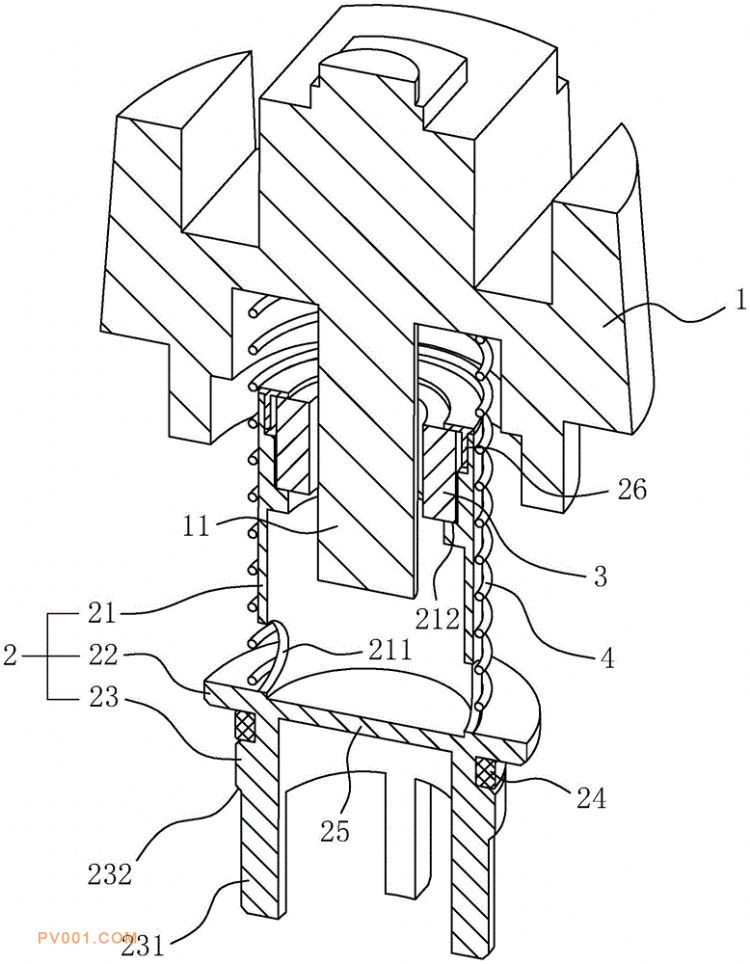

专利摘要：公开（公告）日:2020-03-27摘要:本实用新型公开了一种旋涡泵及其流量检测阀，涉及水泵技术领域，其技术方案要点是：流量检测阀包括阀座和底阀，阀座内设有干簧管，底阀上设有供干簧管穿过的磁环，底阀和阀座间设有弹簧，底阀的材料为铜，底阀包括用于固定磁环的套筒部、用于抵接弹簧的抵接部，弹簧套设于套筒部外，底阀内设有将其两端分隔的隔板。底阀还包括用于与水泵的水道孔滑动配合的导向部，导向部位于抵接部背离套筒部的一侧。本流量检测阀通过设置铜制的底阀，水温变化较大时，底阀的尺寸变化远小于塑料，不易影响流量检测的准确性；通过设置导向杆，提高了底阀滑动的稳定性；底阀的外壁形状能够实现导向部的自清洁，泥沙等颗粒物不易嵌于底阀与泵体的滑动间隙内。
