【专利】一种防静电的石油管道调节阀(专利号:201920671814.6)

专利号：201920671814.6
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江军康阀门科技有限公司
专利分类号：F16L27/00(20060101)

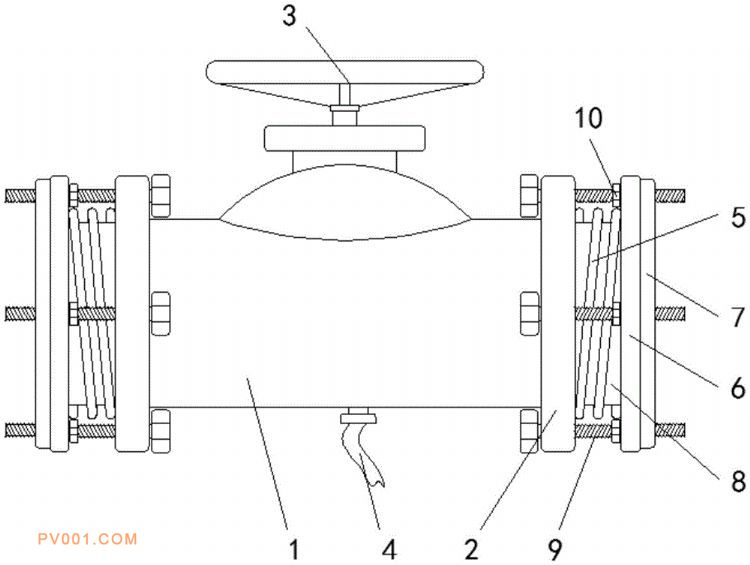

专利摘要：公开（公告）日:2020-01-21摘要:本实用新型公开了一种防静电的石油管道调节阀，包括阀管，所述阀管的水平端两侧均焊接有端口，并且阀管的顶部转动连接有转把，两个所述端口远离阀管的一端均设置有支撑环，且支撑环与端口之间均通过挤压弹簧弹性连接，两个所述挤压弹簧的内部均嵌设有伸缩管。本实用新型中，通过将螺栓穿过端口向支撑环的一侧进行推动，在支撑环、端口和橡胶圈之间旋合连接螺母套，将螺栓与外接管旋合连接，挤压支撑环与外接管之间的橡胶圈，从而使得控制阀与外接管连接紧密，由于挤压弹簧的存在，使得橡胶圈相对阀管运动独立，进而可以适应不同的外接管之间间距，增加橡胶圈的密封性，减小两侧外接管之间形变的可能性。
