【专利】一种蝶阀重锤式传动装置的定位结构(专利号:201920621643.6)

专利号：201920621643.6
专利状态：有权
专利类型：[实用新型]
专利申请人：正洲泵阀制造有限公司
专利分类号：F16K1/32(20060101)

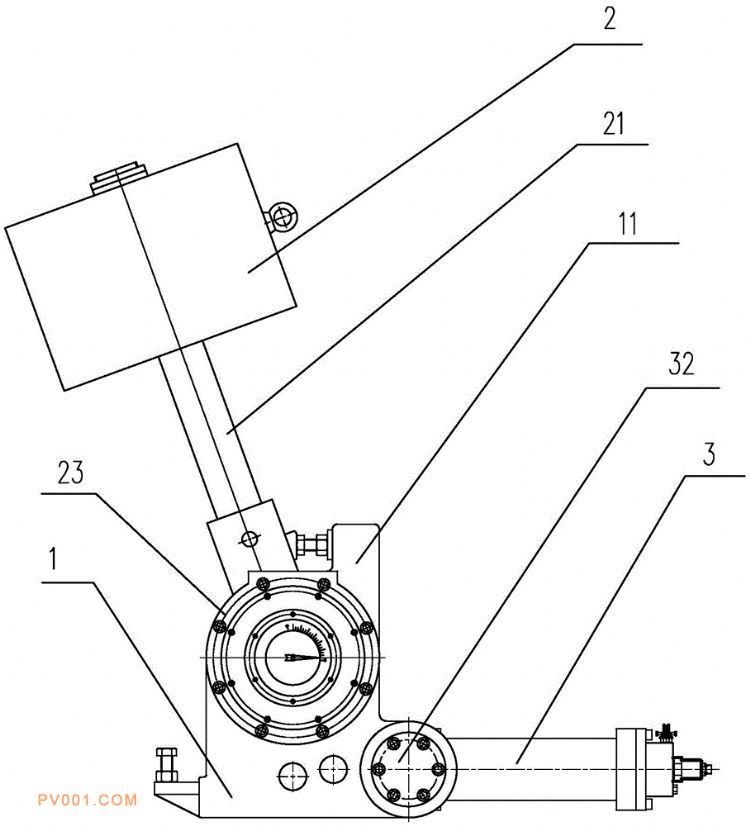

专利摘要：公开（公告）日:2020-01-24摘要:本实用新型公开了一种蝶阀重锤式传动装置的定位结构，包括定位座、重锤和驱动件，所述定位座两侧设置有定位板，两定位板上对称设置有摆动孔，所述重锤向定位座中延伸有摆杆，所述摆杆上形成有摆动轴，所述重锤通过摆动轴摆动设置在摆动孔中，所述定位板上对应摆动孔位置设置有定位轴套，所述定位轴套套设在摆动轴外形成摆动轴在摆动孔中的定位，所述定位座两侧形成有安装孔，所述驱动件上设置有定位轴，所述驱动件通过定位轴设置在安装孔中，所述驱动件输出端与摆杆传动连接形成对重锤举升或落下的驱动。便于对重锤位置进行定位，调整检修方便，同时结构简单，利于实现。
