【专利】一种发动机涡轮增压器废气旁通阀工作状态检测装置(专利号:201822095799.3)

专利号：201822095799.3
专利状态：有权
专利类型：[实用新型]
专利申请人：中国第一汽车股份有限公司
专利分类号：F02B77/08(20060101)

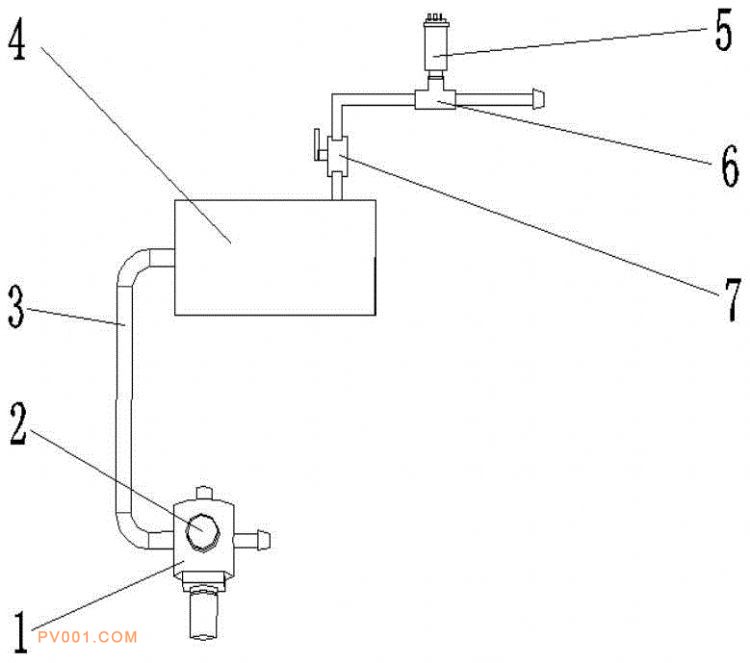

专利摘要：公开（公告）日:2020-01-24摘要:一种发动机涡轮增压器废气旁通阀工作状态检测装置，其特征为：它包括压力控制阀、压力显示表、连接管路、稳压罐、压力变送器、连接三通、阀门，所述的压力控制阀一个接口与连接管路连接，另一接口与压缩空气管路连接，压力显示表安装在压力控制阀上，连接管路另一接口与稳压罐一接口连接，稳压罐另一接口安装有管路，管路上安装有阀门和连接三通，三通上安装有压力变送器。本实用新型具有结构简单，使用方便精确的特点。
