【专利】一种新型对夹蝶阀(专利号:201920119378.1)

专利号：201920119378.1
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡甘露阀门有限公司
专利分类号：F16K1/22(20060101)

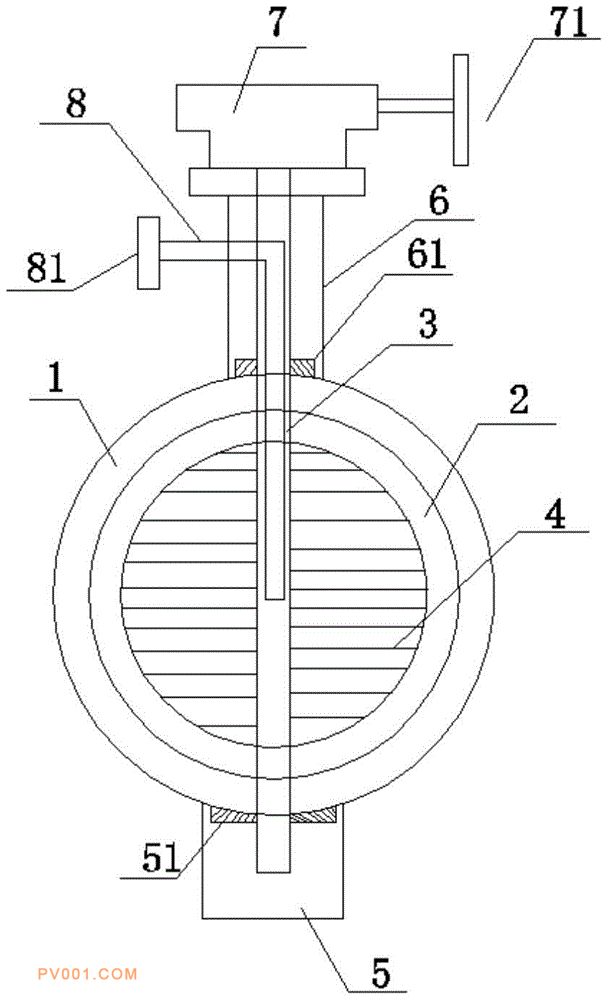

专利摘要：公开（公告）日:2020-01-03摘要:本实用新型公开了一种新型对夹蝶阀，包括阀体、阀板、阀板密封圈、阀杆、底座、上连接管、蜗轮头和手轮，所述阀板的两侧由内向外均分别设置有充气层和外板层，所述阀板和外板层的外沿通过充气橡胶相连，所述阀板、外板层和充气橡胶形成充气层，所述阀杆为空心结构且内部设置有充气管，所述充气管的进气口延伸出阀杆和上连接管，所述充气管的底部设置有均气管，所述均气管的两端穿出阀杆分别连通着两个充气层用于充气。本实用新型通过充气层的设置并且利用充气橡胶自身的弹性伸缩功能，能够利用充气的方式通过充气橡胶有效的解决因为空隙出现的漏液问题，从而保证了对夹蝶阀持续、稳定的使用效果，具备极好的市场应用前景。
