【专利】一种毛细管并联双电子膨胀阀节流装置(专利号:201920376309.9)

专利号：201920376309.9
专利状态：有权
专利类型：[实用新型]
专利申请人：松下制冷(大连)有限公司
专利分类号：F25B41/06(20060101)

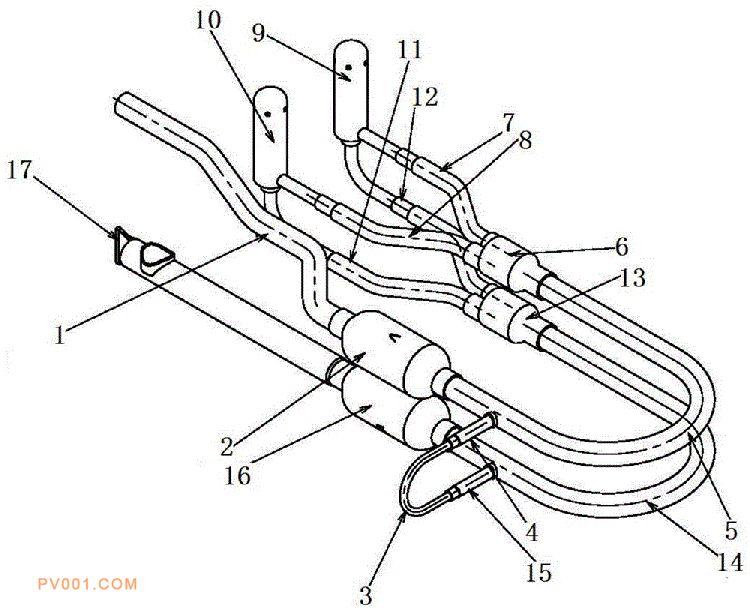

专利摘要：公开（公告）日:2020-01-07摘要:本实用新型提供了一种毛细管并联双电子膨胀阀节流装置，此装置包括毛细管、电子膨胀阀a和电子膨胀阀b；电子膨胀阀a通过电子膨胀阀连接管a连接到电子膨胀阀分歧管a，电子膨胀阀a通过电子膨胀阀连接管d连接到电子膨胀阀分歧管b；电子膨胀阀b通过电子膨胀阀连接管b连接到电子膨胀阀分歧管a，电子膨胀阀b通过电子膨胀阀连接管c连接到电子膨胀阀分歧管b；电子膨胀阀分歧管a通过分歧管a连接到室外机配管，电子膨胀阀分歧管b通过分歧管b连接到室内机配管，分歧管a与分歧管b之间通过毛细管相互连通。此装置用毛细管保证基本冷媒流量，用两个电子膨胀阀精确控制冷媒流量，最终实现大流量精确控制的目的。
