【专利】一种排油烟气防火止回阀(专利号:201920750554.1)

专利号：201920750554.1
专利状态：有权
专利类型：[实用新型]
专利申请人：陈开兵
专利分类号：F16K17/38(20060101)

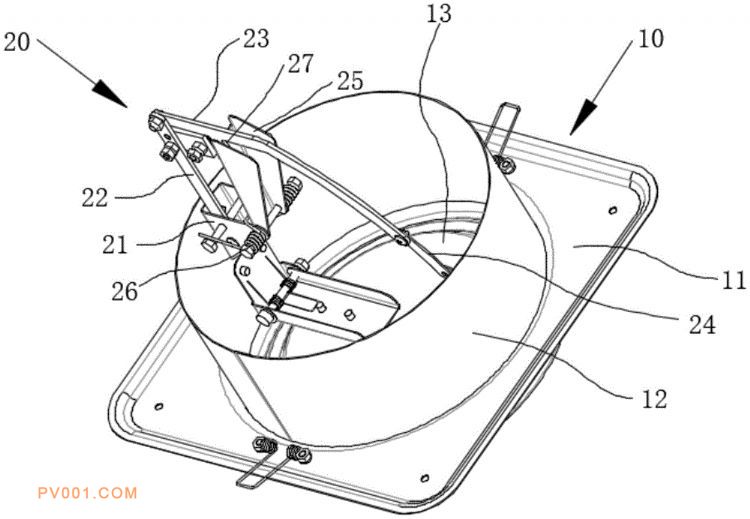

专利摘要：公开（公告）日:2019-12-31摘要:本实用新型公开一种排油烟气防火止回阀，其包括阀体和主逆止机构，其中阀体包括阀座、排气筒以及随排气筒内油烟气冲击力大小开合的阀片；主逆止机构包括安装座、支撑件、压控件、第一熔断件、压扣件、挡位件及第一锁位执行扭簧；在正常使用状态下，第一锁位执行扭簧处于扭转状态，压扣件与挡位件扣接；在用户屋内或共用风道内气温达到预设值时，第一熔断件受热熔断，压扣件受第一锁位执行扭簧复位作用力旋转并压制在阀片上。本实用新型提供的排油烟气防火止回阀解决了逆止机构不能完全扣压在阀片上的问题，提高了第一熔断件熔断后阀片与排气筒之间的密闭性，有效隔断了共用风道与用户屋内的连通通道，防止发生火灾时相互蔓延。
