【专利】一种排水阀门结构(专利号:201920117030.9)

专利号：201920117030.9
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市天飞海泰阀门有限公司
专利分类号：F16K3/08(20060101)

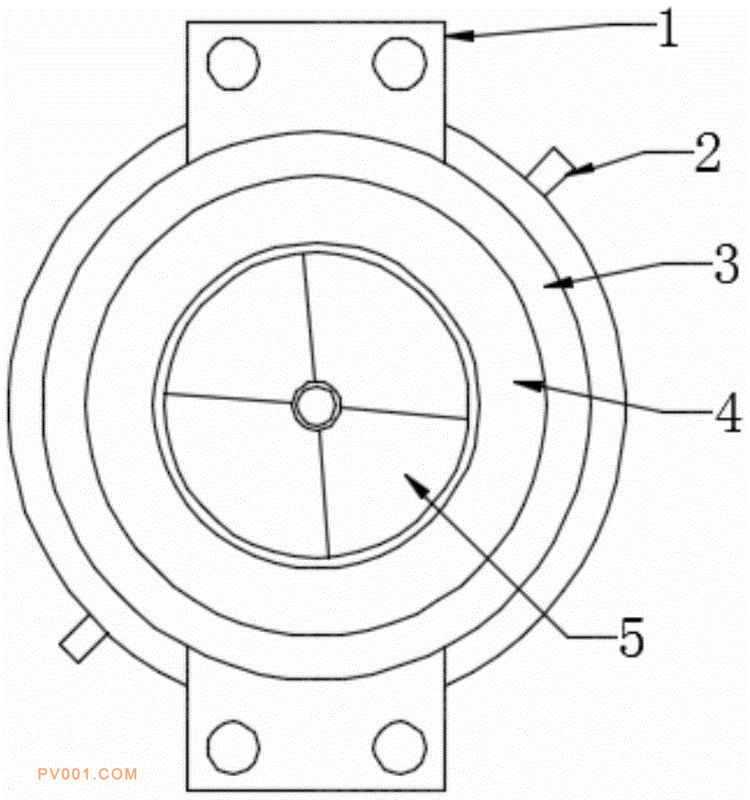

专利摘要：公开（公告）日:2019-12-31摘要:本实用新型提供一种排水阀门结构，包括安装框、阀体、衬套、阀瓣、调节杆、防护圈、调节瓣、中心柱、转环、密封圈、防溢密封板以及活动槽，安装框对称固定在阀体环形侧面上下两侧，衬套安装在阀体内环形侧面，衬套内环形侧面设置有阀瓣，中心柱固定在阀瓣内部中间位置，中心柱环形侧面安装有转环，转环环形侧面上侧固定有调节瓣，调节瓣上端面连接有调节杆，调节杆环形侧面上侧设置有防溢密封板，防护圈套设在阀体环形侧面，防护圈内部开设有活动槽，密封圈安装在衬套内环形侧面，该设计解决了原有的排水阀门结构调节效果不够全面，水量调节效果不好的问题，本实用新型结构合理，便于组合安装，水量调节便利。
