【专利】一种管线阀门拆卸装置(专利号:201920330139.0)

专利号：201920330139.0
专利状态：有权
专利类型：[实用新型]
专利申请人：大庆宏升石油机械设备制造有限公司
专利分类号：B25B27/24(20060101)

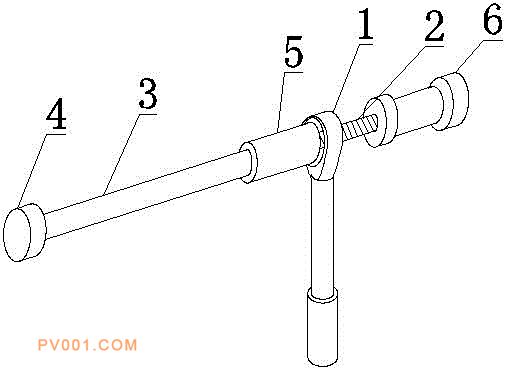

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型属于油田采油工具技术领域，涉及一种管线阀门拆卸装置；结构包括棘轮扳手、胀顶螺栓、胀顶支撑杆、胀顶头和胀顶杆套；所述的胀顶螺栓一端通过螺纹旋入棘轮扳手内，且该端与胀顶杆套一端套接；胀顶杆套另一端与胀顶支撑杆一端套接；胀顶杆套为两端开口的中空结构，其内部固定设置有隔板，隔板将胀顶杆套分割为容纳腔a和容纳腔b，容纳腔a用于套接胀顶螺栓一端，容纳腔b用于套接胀顶支撑杆一端；胀顶支撑杆另一端设置有胀顶头；本装置采用棘轮扳手与胀顶螺栓的配合使用，通过胀顶螺栓与胀顶头对管线法兰进行双向胀顶的方式，从而将阀门从管线中顺利拆卸下来。
