【专利】一种高频响大流量开关电磁阀(专利号:201920111901.6)

专利号：201920111901.6
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江翱腾汽车配件有限公司
专利分类号：F16K31/06(20060101)

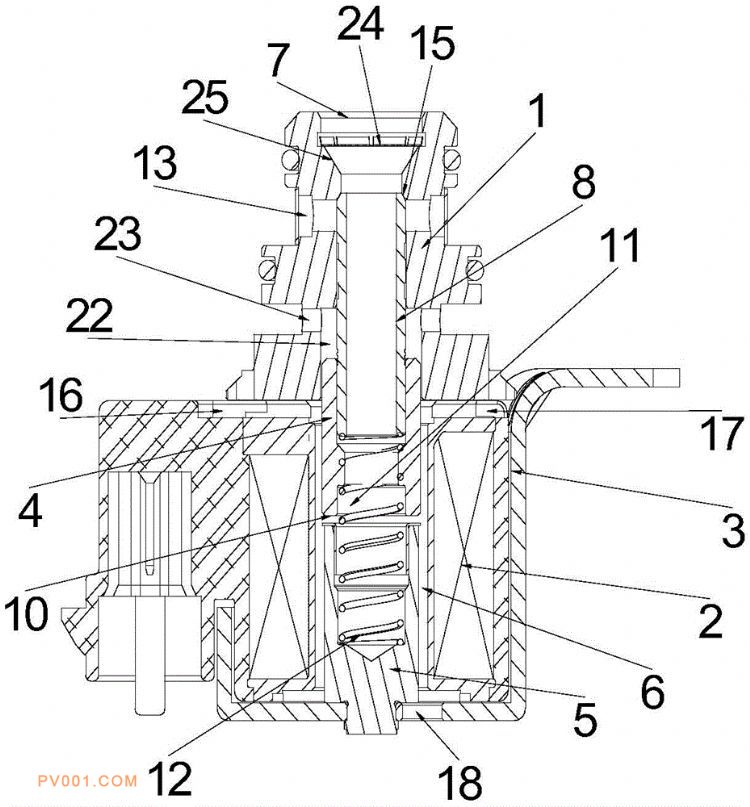

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种高频响大流量开关电磁阀，包括有阀体和电磁铁，电磁铁包括有壳体和动铁芯后轭铁，后轭铁与壳体内壁之间具有卸油间隙，阀体的另一端设有控制油口，阀体内安装有内部为空心的阀芯，阀芯靠近控制油口的一端设有锥形面，另一端固定连接动铁芯的一端，动铁芯的另一端具有密封面，密封面中设有通道孔，动铁芯与后轭铁之间通过复位弹簧连接，壳体上设有连通卸油间隙的卸油口，阀体的侧壁上设有供油口，供油口靠近控制油口，阀体的内壁具有环形斜面，环形斜面与锥形面贴合形成密封部。本实用新型的开关电磁阀利用控制油口的液压能加快电磁阀断电卸荷速度；同时利用大直径阀芯获得更大通油窗口截面积，达到大流量的目的。
