【专利】一种八通道排阀与计量一体式装置(专利号:201822029476.4)

专利号：201822029476.4
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏博克斯科技股份有限公司
专利分类号：F16K31/06(20060101)

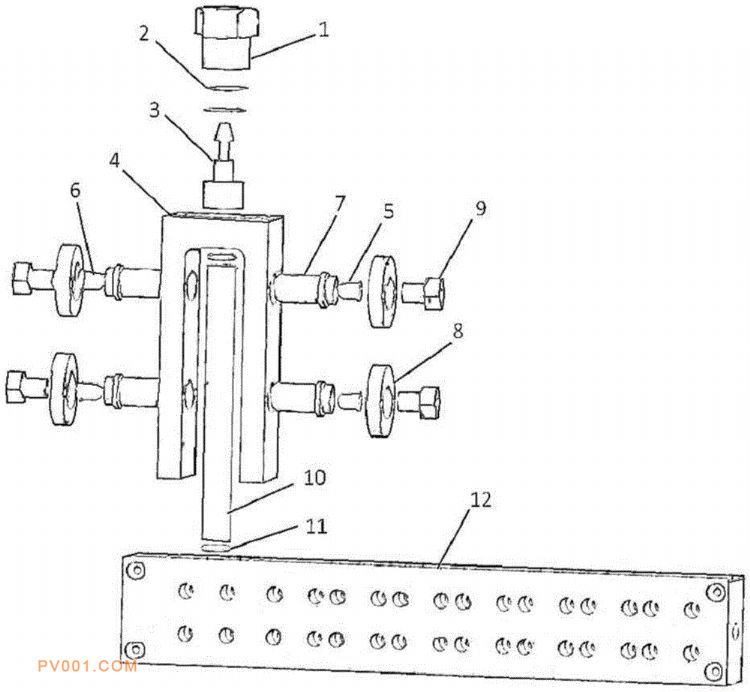

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种八通道排阀与计量一体式装置，涉及液体定量器件技术领域，包括八通道排阀组件和计量组件，八通道排阀组件包括八通阀阀体和位于八通阀阀体上的八个电磁阀阀位；计量组件包括位于八通阀阀体上的计量外壳，计量外壳内设有石英消解管，计量外壳顶部设有宝塔转接头，宝塔转接头通过氟橡胶管与蠕动泵连接，宝塔转接头上设有计量旋紧螺母，计量外壳侧面设有上下两组相同的计量配件，计量配件包括对称设于计量外壳两侧面的一对导光柱、一对导光柱压盖和一对发射器旋紧螺母，导光柱上分别设有红外发射器和红外接收器。本实用新型对八通道排阀与计量进行一体式整合，减少了试剂用量，降低了成本，使系统更稳定、更小巧、更美观。
