【专利】一种循环球液压转向器及其阀芯油路结构(专利号:201920103699.2)

专利号：201920103699.2
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市知行智驱技术有限公司
专利分类号：F15B13/02(20060101)

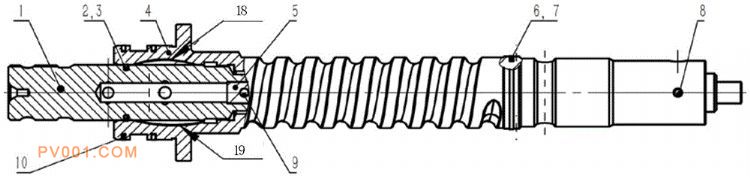

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型提供一种循环球液压转向器阀芯油路结构，包括：相配合的输入轴、输入轴油封、螺杆轴、扭杆。所述螺杆轴内部均布有相同个数的长油槽和短油槽。所述输入轴的外圆均布有3个分配油槽和3个回油槽，所述输入轴分配油槽根据输入轴按顺时针和逆时针转动可分别将高压油通往螺杆轴长油槽或短油槽中，所述回油槽内部设有深孔，所述深孔用于连通转向器的回油孔。本实用新型提供的结构优化了油路结构，且改善了壳体、阀体及螺杆轴的机械加工工艺性，并对转向器实际使用具有一定的改善性。
