【专利】一种高强度盲板阀(专利号:201920150486.5)

专利号：201920150486.5
专利状态：有权
专利类型：[实用新型]
专利申请人：鞍山瑞科阀门制造有限公司
专利分类号：F16K31/50(20060101)

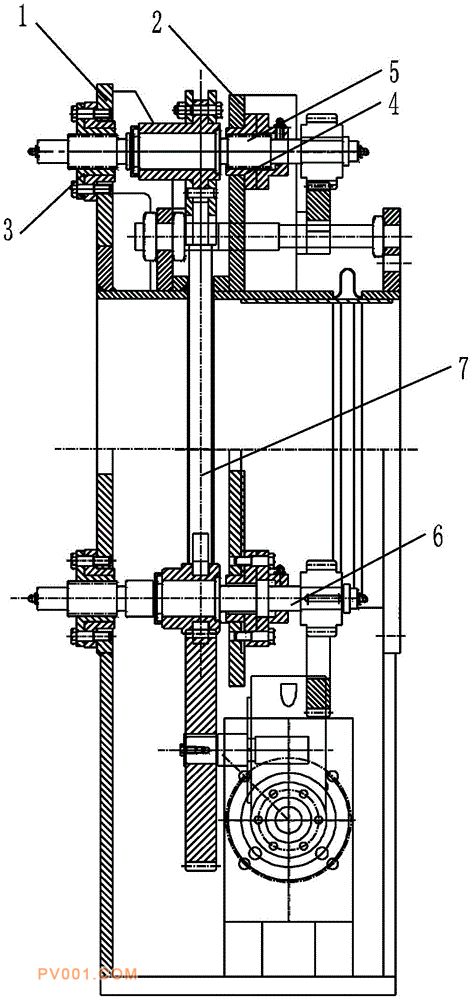

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型涉及盲板阀，尤其涉及一种高强度盲板阀。包括左侧阀体、右侧阀体、左侧阀体丝母、右侧阀体丝母、丝杆传动轮、下支撑松开夹紧丝杠和阀板；左侧阀体丝母与右侧阀体丝母结构相同，由外部法兰与内套构成，内套位于外部法兰内部；内套内部设有与丝杆传动轮或下支撑松开夹紧丝杠适配的梯形螺纹，外部法兰设有与左侧阀体或右侧阀体适配的螺栓孔；内套通过梯形螺纹固定在丝杆传动轮或下支撑松开夹紧丝杠，外部法兰通过螺栓固定在左侧阀体或右侧阀体上。提高了丝母的强度，降低了生产成本；结构设计合理，连接紧固，增加了盲板阀的整体强度，提高了盲板阀的使用寿命。
