【专利】一种新型大通径阀体阀口打开装置(专利号:201822220064.9)

专利号：201822220064.9
专利状态：有权
专利类型：[实用新型]
专利申请人：天津航天长征技术装备有限公司
专利分类号：F16K31/52(20060101)

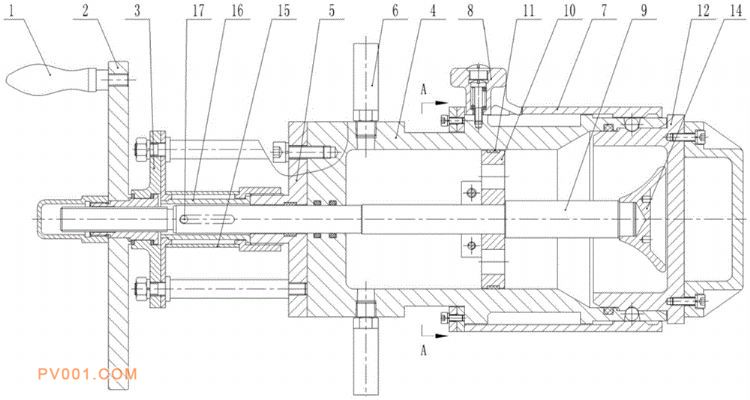

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型是一种新型大通径阀体阀口打开装置，包括筒体，其特征在于，所述筒体的内部呈中空的圆柱体结构，所述顶杆外部套有支撑法兰，所述摇柄位于与所述法兰盘相对的所述压盖的一侧，所述摇柄贯穿所述压盖的侧壁，所述摇柄上安有旋转手柄。本实用新型结构新颖，设计合理，通过设置带有旋转手柄的摇柄，设有螺纹段和柱销的顶杆，设有腰孔凹槽的导向筒和顶架，无需工作人员施加较大的推力，实现了快速准确的打开和关闭阀体挡板，避免了因施加较大的推力，长时间对箭体筒段造成损伤，通过设置消音器，减小了放气泄压时的噪音干扰，无需缓慢泄压，加快了箭体筒段压力释放的速度，大大缩短了测试周期，进一步提高了测试效率。
