【专利】限位塞、防过拧安全限位结构及隔膜阀(专利号:201920485437.7)

专利号：201920485437.7
专利状态：有权
专利类型：[实用新型]
专利申请人：宝得流体控制(苏州)有限公司
专利分类号：F16K7/16(20060101)

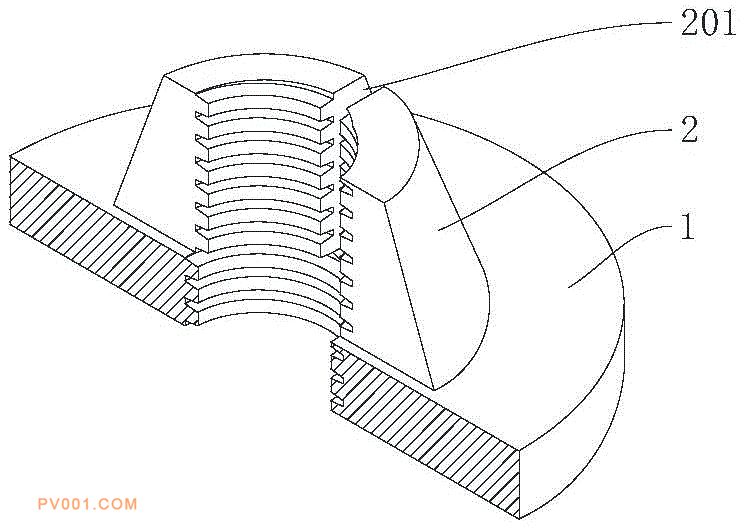

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型涉及阀体技术领域，公开了隔膜控制阀中使用的限位塞，设有该种限位塞的防过拧安全限位结构及应用该种结构的隔膜阀，限位塞包括抵板和锥形台，所述的锥形台底部与抵板贴合，且锥形台的底部面积大于锥形台顶部的面积；所述的抵板上设置有圆形的通孔；防过拧安全限位结构包括手轮结构和止动结构，手轮结构带动限位塞上下移动，止动结构对限位塞施力并阻止手轮结构过度下移。本实用新型避免推杆对隔膜施加过大的压力，从而实现保护隔膜的目的，可延长隔膜阀的使用寿命。
