【专利】一种低启动压力高精度回压阀(专利号:201920470018.6)

专利号：201920470018.6
专利状态：有权
专利类型：[实用新型]
专利申请人：北京艾迪佳业技术开发有限公司
专利分类号：F16K17/164(20060101)

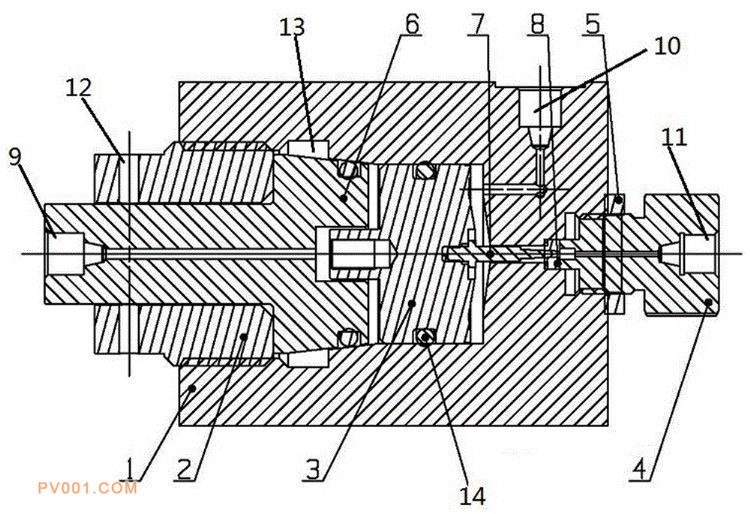

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型公开了一种低启动压力高精度回压阀，主要包括：缸体、顶盖、上盖、浮子、尾堵；其中，回压气源入口提供回压，系统出口与系统压力入口连接，当系统压力高于回压压力时，浮子带动阀针向上移动，系统流体从产出液出口流出，当系统压力低于回压压力时，浮子和阀针下行，浮子下部与缸体之间的空间为系统流体，尾堵挤压密封垫用于回压阀针底部密封，阀针与密封垫接触密封，浮子带动阀针上移，则阀针与密封垫分离，系统流体可以从尾堵流出；本实用新型通过调整回压结构，使整体结构变得简单、稳定性好、精度高。
