【专利】轮边电磁控制放气阀总成(专利号:201920216878.7)

专利号：201920216878.7
专利状态：有权
专利类型：[实用新型]
专利申请人：上海汽车集团股份有限公司
专利分类号：F16K31/06(20060101)

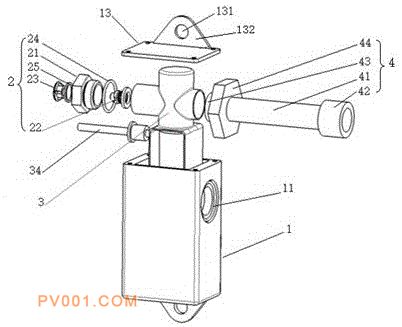

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型涉及一种轮边电磁控制放气阀总成，包括第一阀壳（1）、保护阀总成（2）、电磁放气阀（3）和轮胎放气管（4）；第一阀壳开设有第一阀口（11）和第二阀口（12），第一阀口和第二阀口均设内螺纹，第一阀口外接轮胎放气管，第二阀口外接保护阀总成；电磁放气阀包括第一阀腔（35）和第二阀腔（36），第一阀腔对接第一阀口，第二阀腔对接第二阀口；保护阀总成包括第二阀壳（21）、阀弹簧组件（22）和保护帽（23）；第二阀壳包括第一管部（211）和第二管部（212）；阀弹簧组件包括挡圈座（221）、第二弹簧（222）和螺纹接头（223）；保护帽包括阀帽（231）和第三管部（232）。本实用新型通过设置在轮边的电磁放气阀实现独立放气，提高效率。
