【专利】一种精密球阀组件(专利号:201920181116.8)

专利号：201920181116.8
专利状态：有权
专利类型：[实用新型]
专利申请人：南京科宏铸造有限公司
专利分类号：F16K27/00(20060101)

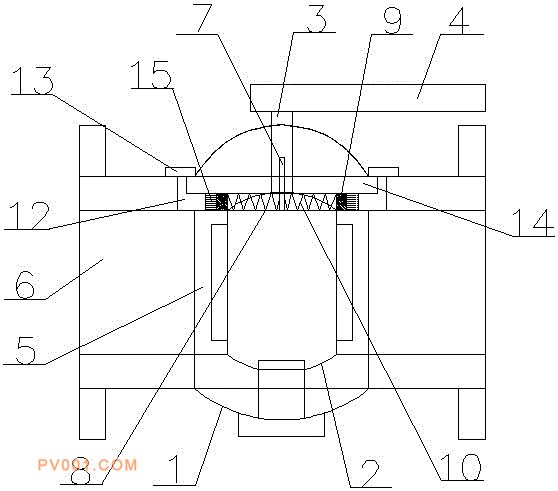

专利摘要：公开（公告）日:2019-11-26摘要:本实用新型提供一种精密球阀组件，包括阀体、球体，球体顶端通过轴承连接有伸向阀体外部的阀杆，阀杆顶端设有驱动杆，球体的两侧均设有阀座，阀杆的一侧设有连接杆，2个阀座顶端之间设有滑槽，滑槽内部设有2个活塞，2个活塞相近的侧面上均连接有弹簧，2个弹簧的另一端分别与连接杆底端两侧相连，滑槽顶端设有弹性橡胶皮，连接杆中间段通过弹性橡胶皮与滑槽相连，滑槽的左右两端均连通有油孔，油孔另一端连接有液压显示装置，本实用新型通过转动驱动杆带动阀杆转动，使得连接杆压缩滑槽内部的弹簧，弹簧的另一端挤压活塞，使得油孔内液压发生变化，并通过液压显示装置显示出对应的球阀流量，实现了流量的精确调节。
