端子插针PIN脚强度测试机 开发目的

试验机开发目的：

随着航空航天技术的发展，航空插座插头的使用越来越多且要求也越来越高。如果在使用过程中有接触不良或者松动脱落，那会产生不可估量的损失。本文将对航空插件里面的插针（PIN脚）的强度测试进行讲述一下。航空公母端插头一般会有螺丝固定或者旋入，所以对于松动有很好的控制。我们主要说的是公端里面的插针与塑胶的保持力是否符合要求。一般连接器有个测试指标是单PIN与塑胶保持力测试，民用的一般都是抽检破坏性测试。今天要说的是全检测试，对每个PIN针全检保持力测试。就是端子插针PIN脚强度测试机。

设备简介：

该设备为航空连接器非标定制的一款PIN脚固定力恒定压力测试机，压力时间可以任意设定。采用马达驱动，高速采集控制卡采集传感器力值和马达驱动。可以保证快速且在允许力值误差范围内的压力保持力测试。当出现NG产品时，试验机自动抬升。测试过程中，对应数据将通过相关协议实时上传至贵司路径。

三轴均采用台湾TBI滚珠螺杆、高寿命长，马达采用日本三菱伺服马达。软件中文界面操作简单，可以存储所有及生成力量曲线图。数据可以上传也可以保存电子档以及打印。

端子插针PIN脚强度测试机适用于端子、线材、PIN针推拉力测试，定位准确，重复性好，避免人员疲劳造成对位不准确而影响测试结果。可以存储多个产品型号，方便多型号测试。有NG提醒功能。可选购条码导入功能，支持MES数据上传导出。

设备采用PCI总线控制和数据采集，提高了稳定性及数据的实时性，采集利用24位

10kHz高速采集以得到真实的压力曲线。通过软件设定变力条件，循环次数，保持恒压时间。达到小循环后自动变力及更改恒压时间，直至达到大循环次数结束，可以自动移动至第二个产品继续测试。

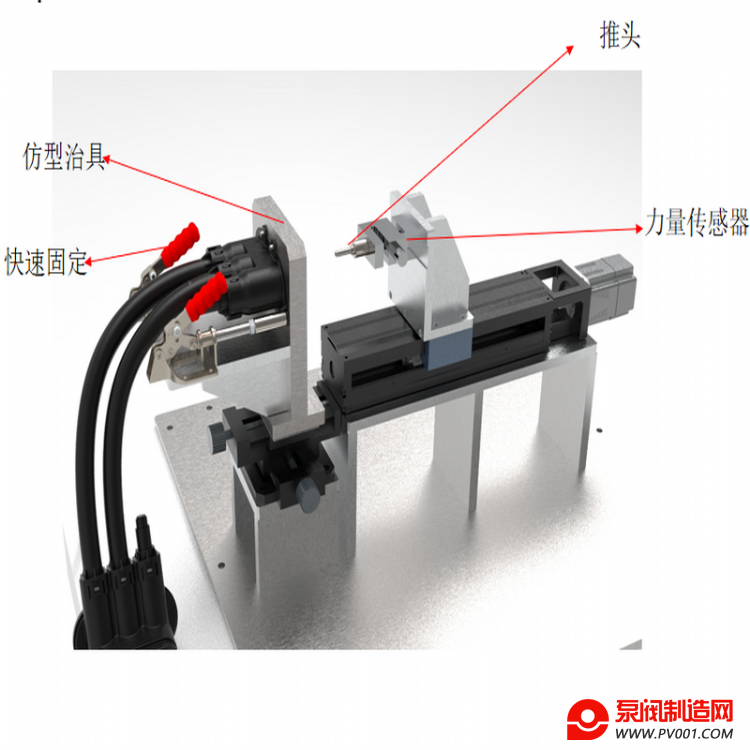

结构上，采用卧式结构以便于产品的放置，对每一种型号的产品设定对应的坐标，将产品放置工装上，调出对应坐标，点击测试，设备按设定力值对产品的每一个插针进行压力测试。当出现NG产品时会有提示报警。

若需要端子插针PIN脚强度测试机具体参数和功能可以咨询联往检测设备！
