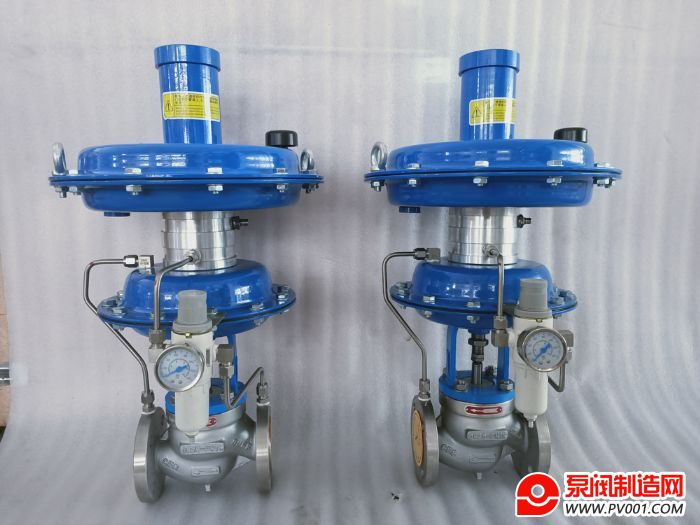

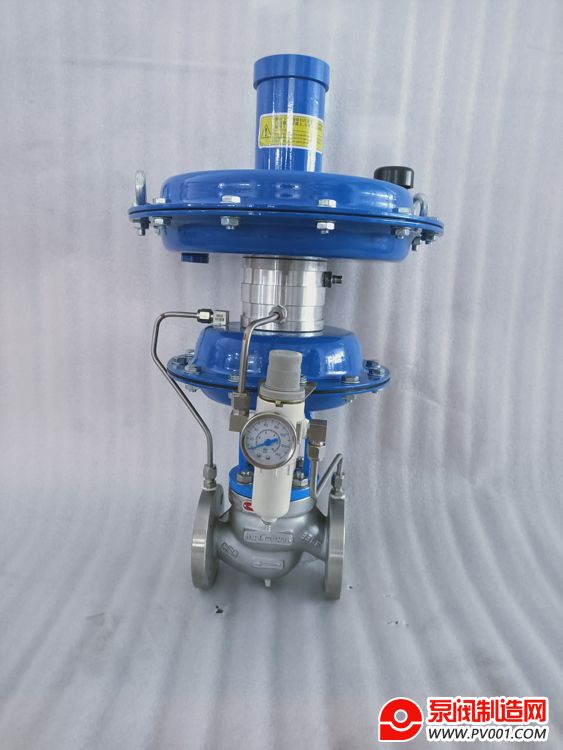

ZZYVP氮封装置，由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。自力式氮封阀主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。 特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

产品简介∶

氮封阀无需外加能源，利用被调介质本身压力变化而实现自动调节，使阀后压力恒定，整机具有动作灵敏、控制压力波动小、节约能源。

ZzrWP-16BZDG-16B自力式微压减压氮封阀采用动力源与信号点分开检测的方法，外加可调节流装置，使整台阀门的调节精度大大提高，减压比可达200∶1。广泛应用于各种气体减压稳压的自动控制场合，特别适合作为氮封的供氮阀使用，具有持续供氮压力波动小、反应灵敏等特点。

产品特点∶

该阀无需外加能源，能在无电无气的场合工作，既方便又节约了能源。大而灵敏的检测膜片，保证了控制点的压力精度。

信号检测执行器与动力执行机构分开，使整台调压阀减压力比可达20001。增设可调节流装置，调试简单方便。

阀内件设计压力补偿装置，完全消除压力波动对设定精度的影响，调节更加稳定。整机采用无填料设计，动作迅速。

压力设定点分段范围细且相互交错，选用方便。

压力设定方便，运行时可连续无干扰地进行设定，免维护使用。配职压力管及接头，安装更加简捷、可靠。

主要零件常用材料∶

阀体、阀盖∶ZG230-450、ZG1Cr18i9、WCB、CF8、G洲、CFa、CF8+F46阀芯、阀座∶1Cr1图iOTi、304、316、31&、304+F46平衡波纹管∶ 1Cr181i0Ti垫片∶ 不锈钢+柔性石墨膜片∶橡胶弹簧∶ 60Si2Mn

阀杆∶1Cr18NiOTi、304、316、31EL、304+F4导压管∶不锈钢

作用方式∶

它是一种控制阀后压力的调节阀，其初始位置的阀芯在开启位置，当指挥器执行机器检测到阀后压力升高至设定值，自动关闭指挥器，随即主阀开度逐渐减小，直至阀后压力稳定在要求的设定值。

氮封装置工作原理∶

当储罐出液阀开启，放料时，液面下降，气相部分容积增大，罐内氮气压力降低，供氮阀开启，向储罐注入氮气，罐内氮气压力上升，当罐内压力上升至供氮阀压力设定值时，供氮阀自动关闭。

当储罐进液阀开启，进料时，液面上降，气相部份容积减小，罐内压力升高，当高于泄氮阀压力设定值时，泄氮阀打开，向外界释放氮气，罐内氮气压力下降，降至泄氮阀压力设定值时，泄氮阀自动关闭。

阈门选用说明∶

一般供氮压力在300~800KPa左右，氮封设定压力1KPa，泄氮压力2KPa，呼吸阀呼气压力3Pa，吸气压力-30Pa。罐顶呼吸阀仅起安全作用，是在主阀失灵，导致罐内压力过高或过低时，起到安全作用，在正常情况下不工作。泄氮阀安装在罐顶，口径一般与进液阀口径相近，但工况参数不一样，需进选型计算再定。

一般供氮阀选用ZZYVP-16B型指挥器自力式压力调节阀，泄氮阀选用ZP-16k自力式微压调节阀、呼吸阀采用阻火式。

日常使用维护∶

（1）清洗阀门∶对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，在选用相应的清洗办法。

（2）阀门的拆卸∶将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用工具

（3）阀芯、阀座∶二密封面有较小的锈斑与磨损，可用机械加工的方法进行修理，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。（4）阀杆∶表面损坏，必须换新。

（5）压缩弹簧∶ 如有裂纹等影响强度的缺陷，必须换新。

（6）易损零件∶填料、密封垫片与型圈，每次检修时，全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹，根据检验结果，决定是否更换，但膜片使用期一般多3～5年。

（7）阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可更准确地调整填料压紧力与阀芯关闭位置。

（8）调试所需要压力值是通过对指挥器顶部的调节螺母的操作而得到调整，打开顶部的防尘盖，用扳手调整调节螺母。顺时针方向旋转使压力增大，逆时针旋转则压力减小。安装在压力调节阀后的压力表，可使工作人员借以观察调整后的压力给定值。
