(5)内流型与外流型

按被密封介质沿端面泄漏方向分为内流型与外流型。内流型:液体以逆离心力方向进入密封端向，如双端面密封中大气侧的密封，离心力阻止液体泄漏，适合于密封含杂质的介质。外流型:液体以离心力的方向进人密封端面，如双端面密封中介质侧的密封，当介质压力大干封液时就变为外流型密封。

(6）内装型与外装型

按弹簧是否在被密封介质内部分为内装型与外装型。图22——5是外装型机械密封，图22一5(a)是外装旋转型机封，图22一5（b）是外装静止型机封。

对于强腐蚀性介质可采用外装型机封，另外，外装型机封容易观察和拆装.但端面液体反力只靠弹簧来平衡，当介质压力高(端面反力亦大)时，可能打开端面，出现强烈泄漏，故外装式一般用于低压0. 3 MPa以下。

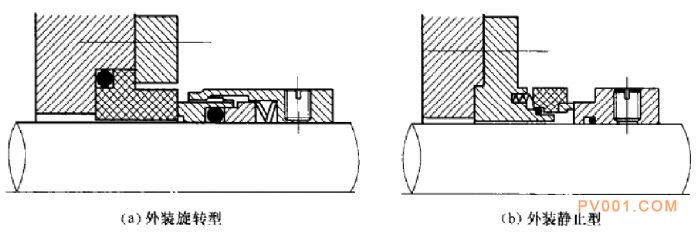

图22一5 外装型机械密封

（7〕单级与多级

多级机械密封(图22-6），在一个密封装置中有两个或多个密封腔，密封腔中的压力逐渐下降，从而降低了侮一级密封的压差。采用这种串联式多级密封，从原理上可密封任何高压的液体。

图22一6 两级串联机械密封

(8)滑动式与非滑动式

首先说明什么是补偿环和非补偿环。补偿环是具有轴向补偿能力的密封环，它可以是动环，也可以是静环〔非旋转环)

滑动式机械密封如图22-7 (a)所示。补偿环借助辅助密封圈(iO型圈、V形圈、楔形环等)支承于轴(或轴套)上，靠接触滑移来实现补偿环补偿功能的机械密封。

非滑动式机械密封如图22-7  (b)所示。补偿环支承在波纹管式的辅助密封上，靠波纹管的伸长来实现补偿的机械密封。波纹管机械密封为非滑动式机械密封。

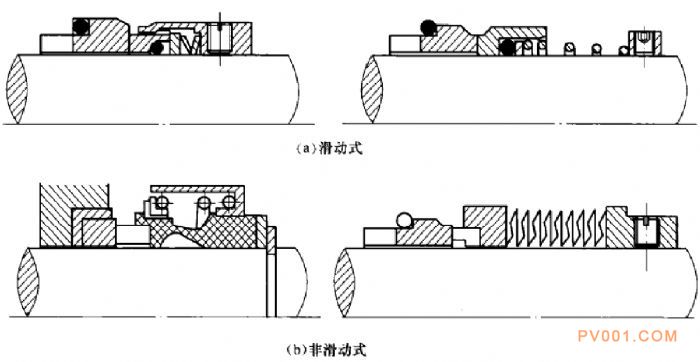

图22一7 滑动式和非滑动式机械密封

(9)高背压式与低背压式(图22-8)

高背压式机械密封:指补偿环离密封端而最远的端面处于高压侧的滑动式机械密封。

低背压式机械密封:指补偿环离密封端面最远的端面处于低压侧的滑动式机械密封。

(10)接触式与非接触式

接触式机械密封:指密封端面彼此互相接触，端面比压P＞0的机械密封。

非接触式机械密封:指密封端面互相不接触，端面比压p=0的机械密封。

非接触式机械密封处于液体摩擦状态，在密封端面之间有一层完整的流体膜。流体膜是由于向密封端面引入压力流体产生的流体静压效应，或者是由于端面的特殊几何形状在相对旋转时产生的流体动压效应所产生的。它具有足够大的流体膜膜压，并能保持良好的刚性，使密封端面处于非接触状态的相对运动。

非接触式机械密封可按产生流体膜的效应分为:

1)流体静压式机械密封(图22一9)

指密封端面设汁成特殊的几何形状，利用外部引人的压力流体或者是被密封流体本身通过密封端面问的压力降，产生流体静压效应的机械密封。流体静压式机械密封，可按引人密封端面压力流体来源分为:

①外加压流体静压式机械密封:指从外部引入压力流体的静压机械密封。

②内加压流体静压式机械密封:指利用被密封流体本身作为加压流体的流体静压式机械密封。

2)流体动压式机械密封

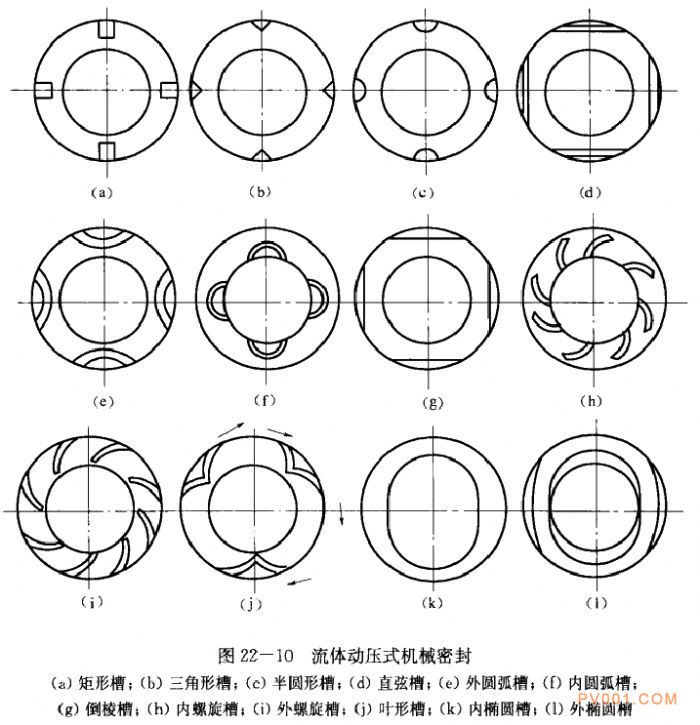

指密封端面设计成特殊的几何形状。利用相对旋转自行产生流体动压效应的机械密封。流体动压式机械密封及密封面的形状，如图22一10所示。

图22一8 高背压式与低背压式机械密封

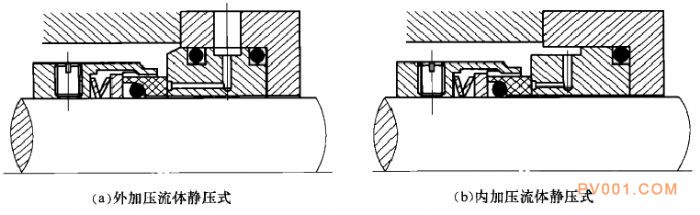

图22一9 流体静压式机械密封
