1、概述

电动操作器（又称D型操作器）是DDZ-S系列仪表的辅助单元，它与DDZ-S系列电动执行机构配套使用，是实现“人机对话”的必备设备。在自动控制系统中，电动操作器具有远距离直接操作电动执行机构、手动-自动双向无扰动切换、阀门位置显示和一些保护与联锁功能。

当调节仪表（或上位控制仪表）失效时，电动操作器能自动切换到手动状态，操纵人员可直接操纵阀门位置，保证生产过程的安全进行。

通常电动操作器都由电动执行机构生产厂家配套供应。

2、电动操作器通用技术要求

2.1 接收统一连接信号阀位信号：4~20mA，d.c.调节器信号：4~20mA，d.c.

2.2 显示误差采用LED光柱显示：基本误差≤±2.5%采用表头显示：基本误差≤±5%

2.3 环境条件环境温度：0~50℃，变化率为±5℃/h环境湿度：10%~85%大气压力：86~106kPa机械振动：振动频率为10~55Hz振动幅值≤0.075mm供电电源： V.a.c.，（50±0.5）Hz，谐波含量≤5%

2.4 安全要求

2.4.1 绝缘电阻

① 电源、电机端子对外壳≥50MΩ

② 信号端子对外壳≥20MΩ

③ 信号端子对电源、电机端子≥50MΩ

2.4.2 绝缘强度

① 电源、电机端子对外壳：试验电压1500V，a.c.，50Hz

② 信号端子对外壳：试验电压500V，a.c.，50Hz

③ 信号端子对电源、电机端子：500V，a.c.，50Hz经一分钟试验，无击穿和飞弧现象。

2.5 结构型式和尺寸

2.5.1结构型式采用盘装仪表结构。

2.5.2 结构尺寸选用以10和12为模的两种尺寸并存。

① 以10为模的面板尺寸（B×H）：80mm×80mm；80mm×160mm箱身尺寸（b×h）：75mm×75mm；75mm×15Omm箱身长度（L）：25O，360，500mm

② 以12为模的面板尺寸（B×H）：72mm×72mm；72mm ×144mm箱身尺寸（b×h）：66mm×66mm；66mm×136mm箱身长度（L）：25O，360，500mm

3、电动操作器的品种和技术性能

3.1 远方操作器a.具有手动-自动无扰动切换；

b.带阀位显示；

c.手操阀位，并带阀位开（或关）状态显示；

d.具有手动、自动状态显示和信号输出；

e.具有阀位跟踪信号。

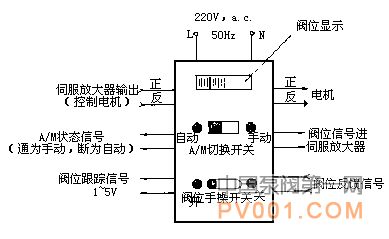

远方操作器的技术性能和操作方式如图1所示。

3.2 伺服操作器

a.具有手动-自动无扰动切换；

b.带调节器信号和阀位信号显示；

c.手操阀位，并带阀位开（或关）状态显示；

d.具有手动、自动状态显示和信号输出；

e.具有阀位跟踪信号；

f.能接受调节器（或系统）送来的事件信号；

g.能接受调节器4~20mA信号。

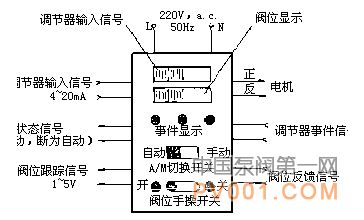

伺服操作器的技术性能和操作方式如图2所示。
