石化管道中闸阀的选型与安装
邹丰沛

（江苏金门能源装备有限公司，江苏 句容 020400)

摘要: 阀门是石化装置中广泛应用的管件，具有截断、调节、导流、防逆流、稳压、分流、泄压等功能，也是管道中最复杂的元件，阀门的品种规格繁多，其中闸阀使用最为普遍。由于石化行业的特殊性，操作工况常常都是高温高压、有毒有害、易燃易爆和连续作业;而装置中的阀门需要不停的开启关闭，从而调节全部生产过程，因此对阀门的可靠性提出了很高的要求;选用合适的阀门，并合理地安装在设备和工艺管道上，对整个工厂的安全至关重要。

关键词: 石化管道闸阀选型安装
阀门种类繁多，按通用分类可分为:截止阀、闸阀、球阀、蝶阀、止回阀、疏水阀、隔膜阀、安全阀等。通常一套石化装置所用的各种阀门中，闸阀占比在80%左右，在管道中主要用作接通或切断介质。在我国，石化行业中的管件通常采用前苏联标准生产的，JB标准阀门己经使用了几十年。改革开放以后，我国引进的生产装置大多采用欧美技术，其管道阀门也是采用美国ASME , API、德国DIN、英国BS等标准。在1989年，我国又推出了1套国标的阀门标准，但由于体系尚不完善，应用并不广泛。国外API阀门因其与JB阀门相比具有结构长度短、占用空间小、质量轻等优点，且多采用弹性闸板结构，密封效果好，可减少内漏，避免了过紧和因热膨胀引起的卡死现象，因此在国内生产中的应用也越来越广泛。本文结合近几年笔者在工作中遇到的实际情况以及用到的相关标准规范，提出了闸阀的选型原则及其在配管中如何合理使用，并对闸阀安装时的注意事项进行了适当说明。

1 闸阀的分类及优缺点

1.1 闸阀的分类 闸阀是指启闭件沿介质流动方向的垂直方向移动而实现启闭的阀门，作为截止介质使用，主要由阀体、阀盖、支架、阀杆、阀杆螺母、闸板、阀座、填料函、密封填料、上密封座、填料压盖及传动装置等零件组成，一般情况下闸阀只能全开或全关，不做调节流量用。

按照闸阀的闸板构造其可分为楔式和平行式，单闸板和双闸板;按照阀杆构造可分为明杆和暗杆;按照连接形式有可分为法兰连接、螺纹连接和焊接连接;按驱动形式分为手动、气动、电动等。

1.2 闸阀的优缺点 闸阀主要优点是:流体阻力较小;启闭所需外力较小;可以使用在介质双向流动的管道中;体型较简单易于铸造加工;结构长度较小。因此通常管道中作为切断介质的装置大都选用闸阀[00闸阀不足之处有:阀体结构长度和阀杆高度较大，因此所需操作空间较大;在启闭过程中，密封面间的相对摩擦易引起擦伤现象;而且闸阀有2个密封面，会给加工带来一些困难。

1.3 闸阀的适用场所 通常，在具备密封性能好、低噪声、有气穴和气化的使用条件时推荐使用闸阀，它既可用于高温、高压，也可用于低温、低压，以及各种不同介质。但在泥浆介质、调节、磨损擦伤、启闭动作迅速、操作力矩小、磨蚀性的介质中，尽量不选用闸阀;在开启和关闭频率较高的场合，不能选用闸阀。

2 闸阀的选型

在石化设计中，设计人对闸阀选型的主要依据是输送介质的物理和化学特性，包括温度、压力、腐蚀性等，然后根据相关标准规范，依据阀门型号编制规则来选择正确的型号;并将闸阀型号提交采购部门进行采购阀门的选型步骤是:

1) 确定工作状况如介质类型，操作温度压力等;

2) 确定阀门种类;

3) 确定阀门工称参数:公称压力和公称直径;

4) 确定阀门材质;

5) 确定阀门与管道的连接形式以及驱动方式;6)选择合适阀门型号并确定阀门的几何参数:阀体结构长度、阀杆高度等。

2. 1 闸阀的型号编制规则

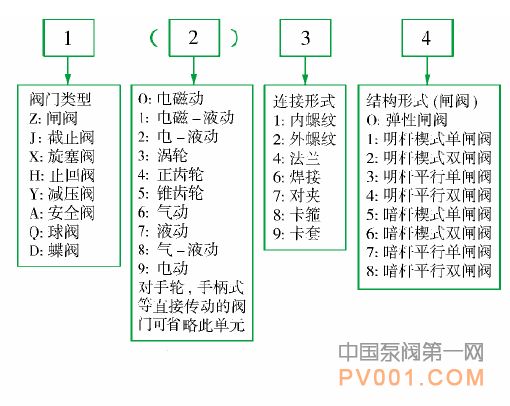

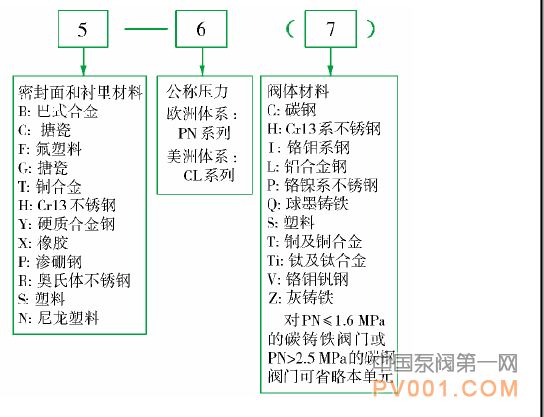

阀门型号可以体现阀门的类型、驱动方式、结构特点、密封面材料、阀体材料和公称压力等，我国阀门行业应用最广的标准是JB 308，各种类阀门在结构形式上编号有所不同，此处只介绍闸阀的型号编制规则。阀门的型号编制由7个单元组成，其含义见图1。

举例说明，编号为Z41Y-25的闸阀其表达的含义为:阀体材料为碳钢、公称压力为PN25、密封面和衬里材料为硬质合金钢，结构形式为明杆契式，连接形式为法兰，驱动形式为手动的闸阀，其中第2,7单元编号省略。

2. 2 闸阀的公称尺寸及公称压力

阀门的公称尺寸DN是用于管道系统元件的字母和数字组合的尺寸标识，用字母‘`DN”后面紧跟一个数字表示，如公称尺寸为200mm则表示为DN200。公称尺寸是仅供参考的一个方便的圆整数，与价格尺寸仅呈不严格的关系。

公称压力由字母PN和其后紧跟的数字组成，单位用bar (1 bar = 0. 1 MPa)表示，是用数字表示的与压力有关的代号，只是供参考用的一个方便的圆整数，它与管道系统元件的力学性能和尺寸特征相关。国内石化装置中阀门常用几个等级如PN6、PN10、PN16, PN25、PN40、PN64、PN100、PN160等。在一些美标阀门:API标准阀门中，习惯用磅级表示公称压力，如150LB,300LB}600LB,900 LB、1500 LB ,2500 LB , 800 LB等。
