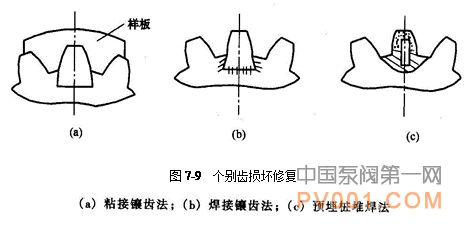

齿轮个别齿损坏修复方法见图7-9。
齿轮个别齿损坏修复方法见图7-9
1.齿轮个别齿损坏修复方法
(1) 粘接镶齿法。首先需除去已损坏齿,并在齿根处加工成燕尾槽,用相同材料加工新齿块成燕尾式,与齿轮上的燕尾槽配合,保持0.1~0.2mm的间隙,并使新加工的齿,留有一定的精加工余量,待新齿与槽粘接牢固后,制作齿轮的齿牙样板,然后精加工新齿,直到样板与齿接触均匀为止。此种方法适用于焊接性能差的齿轮。
(2) 焊接镶齿法。此方法适用于焊接性能好的齿轮,其修复工艺与粘接镶齿方法相同。
(3) 预埋桩堆焊法。在断齿上钻孔攻丝,预埋上一个或多个螺栓桩,用堆焊法在断齿处堆焊出新齿,最后,加工成与原齿一样的齿牙。
2. 齿轮断裂修复

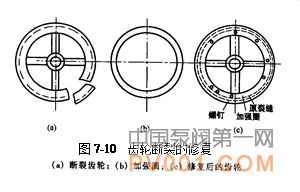

在阀门传动装置中,如齿轮出现断裂缺陷,应更换新备件,如暂时无新备件,可按图7-10所示方法修复。
齿轮断裂修复(1)将齿轮断节的断口加工成坡口,再将齿轮断节嵌入齿轮上复原,并点焊固定。
(2) 在齿轮缘两端面上车制出加强板的夹持槽,槽的外径应比齿根圆直径小5mm,内径比轮缘内径稍小,槽的深度视齿轮厚度而定,一般在3~6mm之间。
(3) 以夹持槽尺寸为准,车制两个加强圈,最后把这两个加强圈采取铆接等方法,夹持固定在两端面夹持槽中。
(来源:中国泵阀第一网)
