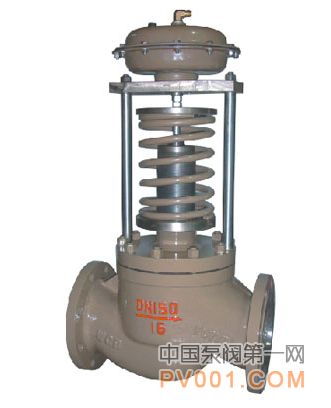

自力式流量调节阀原理特性

自力式流量调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。自力式流量调节阀分电动自力式流量调节阀、气动自力式流量调节阀和液动自力式流量调节阀等。本文主要介绍电动自力式流量调节阀和气动自力式流量调节阀两种。

自力式流量调节阀由电动执行机构或气动执行机构和自力式流量调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。

自力式流量调节阀流通能力Cv是选择自力式流量调节阀的主要参数之一，自力式流量调节阀的流通能力的定义为：当自力式流量调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径自力式流量调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。

根据流通能力Cv值大小查表，就可以确定自力式流量调节阀的公称通径DN。自力式流量调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经自力式流量调节阀的相对流量与它的开度之间关系。自力式流量调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。三种注量特性的意义如下：

等百分比特性（对数）

等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。

线性特性（线性）

线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。

自力式流量调节阀类包括自力式流量调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等叁数。
